说明

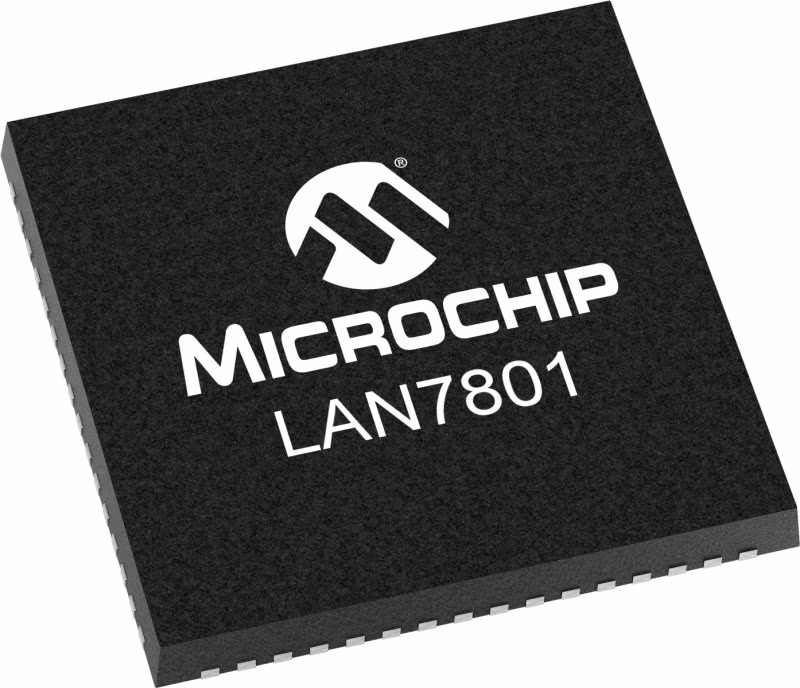

Microchip的LAN7801是一款超高速USB3 Gen1至10/100/1000千兆以太网桥，提供超高性能、经济高效的USB至RGMII连接解决方案。LAN7801包含一个集成USB PHY、高速USB 2.0设备控制器、SuperSpeed USB3.1 Gen 1设备控制器、10/100/1000千兆以太网MAC、集成OTP、EEPROM控制器。该设备实现了控制、中断、批量输入和批量输出USB端点。以太网控制器支持RGMII用于连接外部物理接口。基于USB的网络为系统中任何位置的网络连接的路由和放置提供了灵活性。基于USB的解决方案利用现有的USB堆栈作为以太网驱动程序。LAN7801还提供多种驱动程序，包括Windows^®，Mac^®和Linux^®.

LAN7801还提供Microchip的UniClock™技术。UniClock通过为USB和以太网连接使用单个25MHz晶体，简化了时钟方案并降低了系统BOM成本。提供多种电源管理功能，包括各种低功耗模式和Magic Packet™、局域网唤醒（WoL）。还支持MSFT QOAC（Always-On-Always-Connected）。这些唤醒事件可以被编程为启动USB远程唤醒，并且如果需要，还生成硬件PME事件。该设备有商用（0°C至70°C）、工业温度范围（-40°C至85°C）和汽车2级（-40°C至105°C）AEC-Q100选项。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 单芯片，超高速USB3 Gen1到10/100/1000以太网控制器

•支持RGMII 1.2版和2.0版

• 提供专用PME唤醒信号

•常开常连接（AOAC）

• 内部OTP存储器，无需外部EEPROM

•集成核心电压调节器

• 只需要一个25MHz的晶体

•可提供工业温度范围选项：（-40°C至+85°C，LAN7801-I）

• 可提供扩展温度范围选项：（-40°C至+105°C，LAN7801-V）

•汽车AEC-Q100 2级可选：（-40°C至+105°C，LAN7801-V9JXVOA）

• 9x9mm，64引脚SQFN（0.5mm间距），符合RoHS标准的封装

需要802.3以外的物理接口的应用程序：
• 汽车车载网络
• 嵌入式系统
• 消费类电子设备
• 工业品外观设计

驱动程序和软件

•支持该产品的驱动程序已经存在于Linux主线内核中。特定的后台端口（如果可用）可以在此处列出的驱动程序中找到。

• Android通过Linux主线支持，或者在适用的情况下，通过本页上的文档链接提供特定的后台端口。

•Windows 10及更新版本中包含Windows驱动程序。旧版本Windows的驱动程序可能会在此产品页上列出以供下载。

• MacOS驱动程序可直接从苹果应用商店获得。搜索“LAN78xx驱动程序应用程序”。旧版MacOS的驱动程序可以在此产品页面上列出以供下载。
