说明

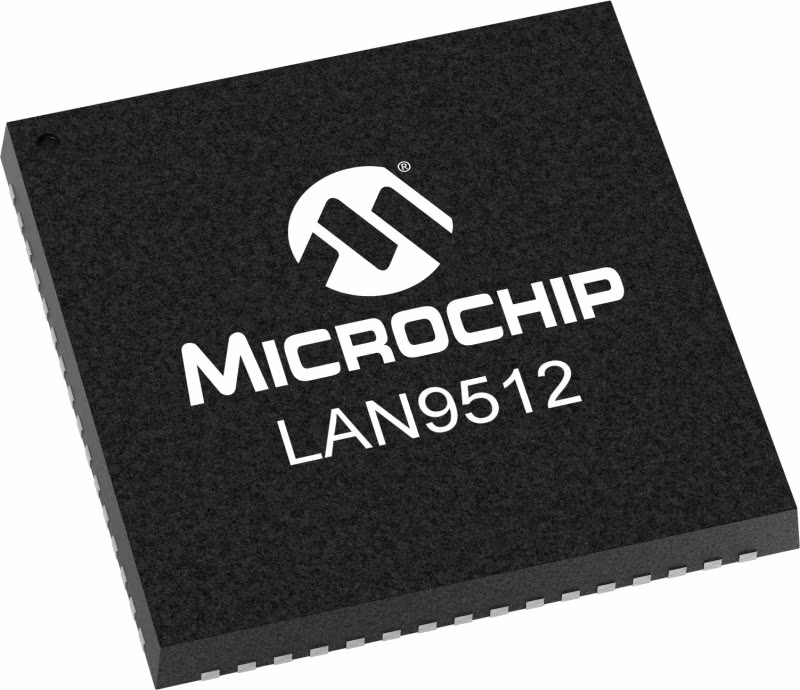

Microchip的LAN9512/LAN9512i是业界首款完全集成的高速USB 2.0集线器和高性能10/100以太网控制器。LAN9512/LAN9512i是专门为系统架构师设计的，可在单个封装中提供低成本、节能、占地面积小的USB到以太网和多端口USB连接解决方案。

LAN9512/LAN9512i包含一个高速USB 2.0集线器，该集线器具有两个完全集成的下游USB 2.0 PHY、一个集成的上游USB 2.0 PHY、一个10/100以太网MAC/PHY控制器和一个EEPROM控制器。这提供了Microchip最高级别的USB 2.0和10/100以太网兼容性和互操作性。此外，LAN9512/LAN9512i设备利用现有的USB堆栈简化了系统设计，与离散的竞争解决方案相比，PCB占地面积减少了65%。基于USB的网络技术由于以太网和USB连接端口的路由和放置的灵活性，为传统PCI/PCI-Express网络解决方案提供了一种经济高效的智能设计替代方案。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 完全集成的2端口高速USB 2.0集线器和10/100以太网控制器

•Microchip的UniClock™技术简化了计时方案，并通过使用单个25MHz晶体进行USB和以太网连接降低了系统BOM成本，在添加USB集线器时无需额外组件

• USB和以太网PHY上内置±8kV/15kV接触/空气放电ESD保护

•提供24MHz时钟输出，用于连接其他USB集线器

• 支持多种操作系统，包括：Microsoft^®窗户^® ，Linux^®和Mac^®，以及其他

•可提供工业温度范围（-40°C至85°C）选项（LAN9512i）

• 紧凑型9x9mm，符合RoHS标准，64引脚QFN封装

•无EEPROM设计选项有助于降低BOM成本

• 两个USB 2.0下行端口

•用于每个下游端口的专用事务转换器（TT），可在混合速度USB环境中实现更高的数据吞吐量

• 独特的PHYBoost技术使下游端口收发器具有可编程的四级USB信号驱动器优势

•10/100以太网控制器支持多种电源管理唤醒功能，包括Magic Packet™、局域网唤醒（WOL）和链路状态更改

应用：
• 扩展底座
• 上网本和超移动PC（UMPC）
• 移动互联网设备（MID）
• 游戏控制台
• 便携式消费类设备
• 数字电视
• Blu-ray Disc™播放器
• 机顶盒（STB）
• 网络打印机
• 嵌入式系统
