说明

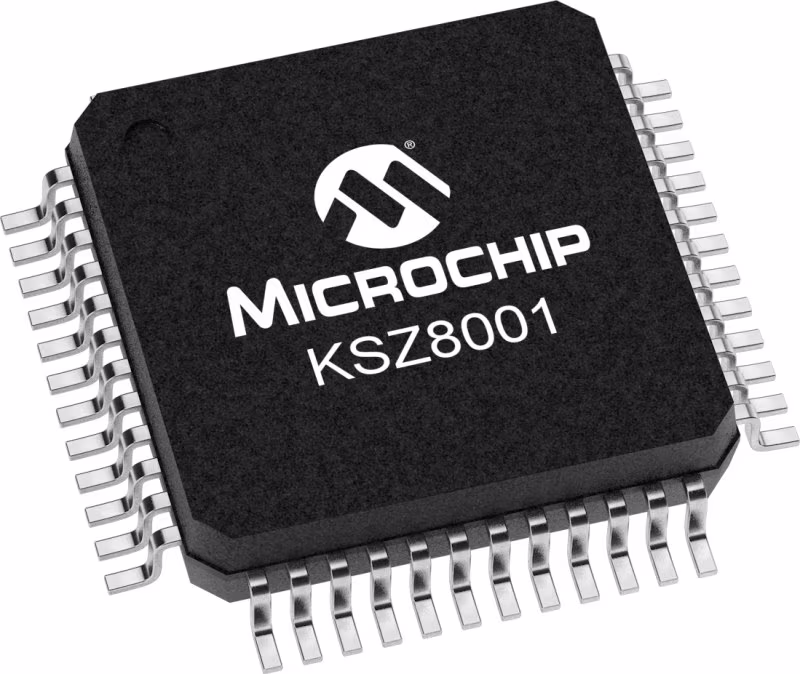

KSZ8001是一款10BASE-T/100BASE-TX/100BASE-FX物理层收发器，由一个3.3伏电源供电。在1.8伏的核心操作下，该器件是低功率的，通常消耗172mW。

该解决方案提供了MII/RMII/SMII主机接口，这些接口通常可在具有集成IEEE 802.3 MAC的微控制器、微处理器或FPGA上获得。独特的混合信号设计延长了信号传输距离，同时降低了功耗。HP Auto MDI/MDI-X提供了最强大的解决方案，无需区分交叉电缆和直通电缆。

KSZ8001具有LinkMD电缆诊断功能，可以检测常见的布线设备问题，如开路和短路，代表了一个新的功能和性能水平，是物理层收发器的理想选择。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 单芯片100BASE-TX/100BASE-FX/10BASE-T物理层解决方案

• 3.3v单电源设计消耗172mW

• 在标准电缆上运行稳定（130m以上）

• 支持介质独立接口（MII）、精简型MII（RMII）和串行型MII

• LinkMD功能可确定电缆长度并诊断200米以内的故障电缆，精度为±2米

• 可通过MII串行管理端口或外部控制引脚进行配置

• 可编程LED输出，用于链路、活动、全双工/半双工、碰撞和速度

• 片上内置模拟前端滤波，适用于100BASE-TX和10BASE-T

• 支持HP MDI/MDI-X自动交叉

• 支持掉电模式和省电模式

• MDC/MDIO至12.5 MHz，用于快速配置

• 完全符合IEEE 802.3u标准

• 支持自动协商和手动选择10/100Mbps速度和全/半双工模式

• 支持介质转换器应用程序的背靠背100BASE-FX到100BASE-TX

• 单路3.3V电源，内置1.8V调节器（Lâparts）

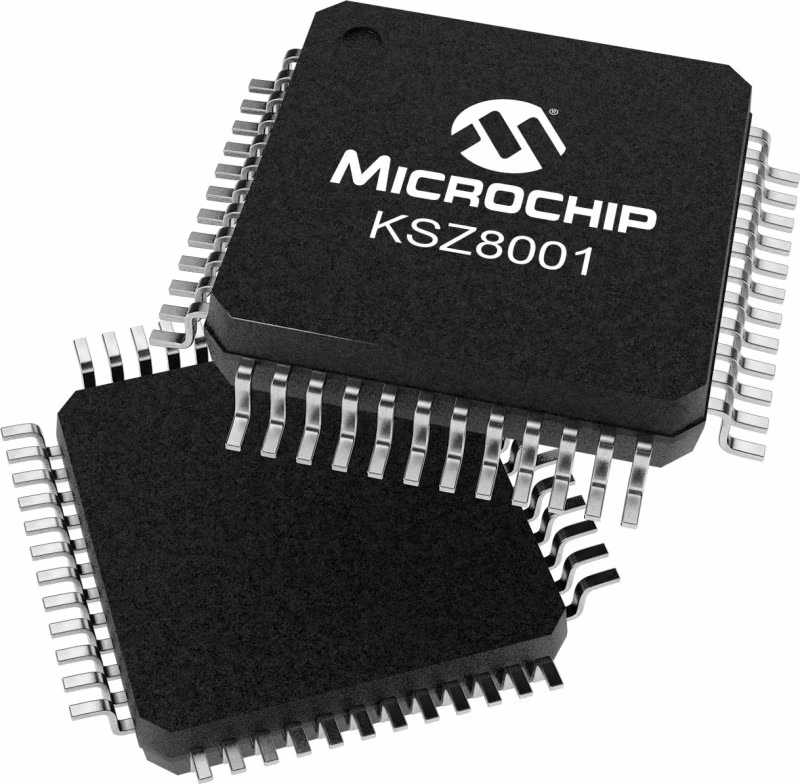

• 提供48引脚LQFP和48引脚SSOP封装
