说明

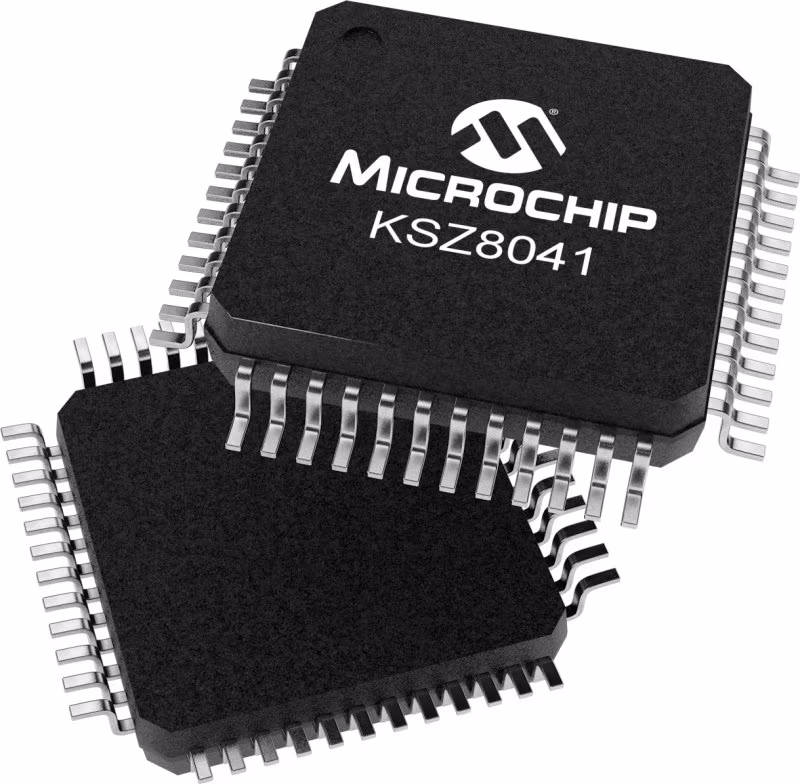

KSZ8041是一款单电源10Base-T/100Base-TX物理层收发器，提供MII/RMII/SMII接口以传输和接收数据。独特的混合信号设计延长了信号传输距离，同时降低了功耗。HP Auto MDI/MDI-X提供了最强大的解决方案，无需区分交叉电缆和直通电缆。KSZ8041FTL还支持100Base-FX光纤介质。

KSZ8041NL支持具有50MHz输入时钟的MII和RMII。KSZ8041RNL仅支持具有50MHz输出时钟的RMII。KSZ8041TL支持具有50MHz输入时钟的MII、SMII和RMII。KSZ8041FTL为KSZ8041TL功能集添加了100Base FX支持。KSZ8041MLL仅支持MII。

KSZ8041NL和KSZ8041RNL有32引脚无铅QFN封装。KSZ8041TL和KSZ8041FTL有48引脚无铅TQFP封装。KSZ8041MLL采用48引脚无铅LQFP封装。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•单芯片10Base-T/100Base-TX物理层解决方案

•完全符合IEEE 802.3u标准

•功耗<180mW

•断电和省电模式

•内置1.8V核心稳压器

•单电源（3.3V）

•HP自动MDI/MDI-X可通过禁用和启用选项对直通和交叉电缆进行可靠检测和校正

•在标准电缆上运行稳健

•MII接口支持（KSZ8041RNL除外）

•RMII接口与外部50MHz系统时钟（KSZ8041NL或KSZ8041TL/FTL）

•RMII接口，25MHz晶体/时钟输入，50MHz参考时钟输出至MAC（KSZ8041RNL）

•SMII接口与外部125MHz系统时钟和来自MAC的12.5MHz同步时钟（仅限KSZ8041TL/FTL）

•光纤支架100Base-FX（仅限KSZ8041FTL）

•MIIM（MDC/MDIO）管理总线至6.25MHz，用于快速PHY寄存器配置

•中断引脚选项

•可编程LED输出，用于连接、活动和速度

•ESD额定值（6kV）

•32针QFN（5mm x 5mm）

•48针LQFP（KSZ8041MLL）

•48针TQFP（KSZ8041TL/FTL）
