说明

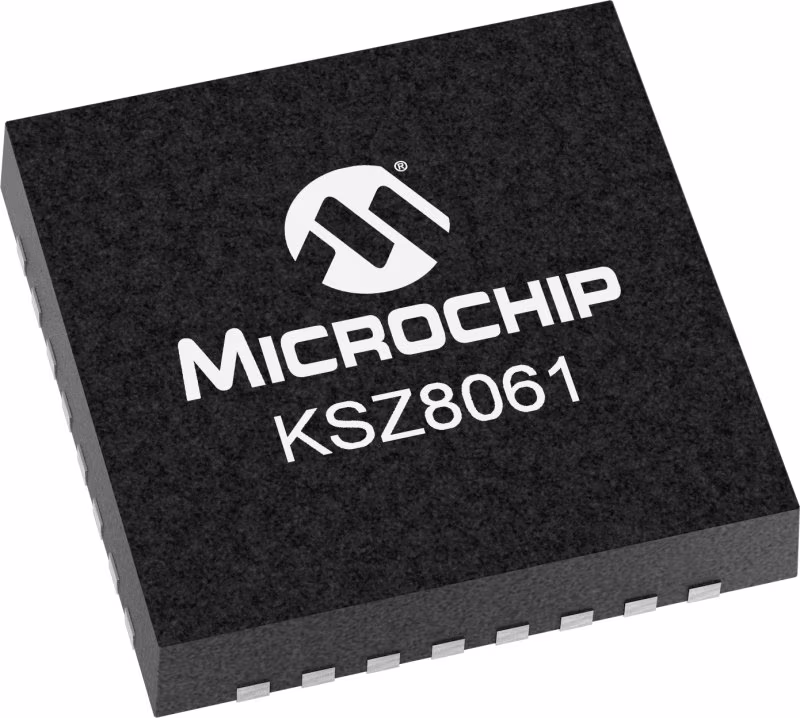

KSZ8061是一系列单芯片10Base-T/100Base-TX以太网物理层收发器，用于通过非屏蔽双绞线（UTP）电缆传输和接收数据。KSZ8061采用Quiet WIRE^®内部过滤以减少线路排放。它非常适合需要满足严格辐射发射限制的应用，如汽车或工业网络。Quiet WIRE可以使用低成本的非屏蔽电缆，而以前只能使用屏蔽电缆解决方案。KSZ8061还具有增强的环境电磁噪声免疫力。

KSZ8061MNx提供媒体独立接口（MII），用于与兼容MII的以太网MAC处理器和交换机直接连接。KSZ8061RNx具有简化媒体独立接口（RMII），可与符合RMII的以太网MAC处理器和交换机直接连接。KSZ8061RNB生成50MHz RMII参考时钟，供连接的MAC设备使用。相反，KSZ8061RND接收50MHz RMII参考时钟作为输入。

它们的设计超过了汽车AEC-Q100和EMC的要求，并具有-40°C至+105°C的扩展温度范围。

KSZ8061MNX采用32引脚、5mm x 5mm QFN或WQFN封装。KSZ8061MNG采用48引脚、7mm x 7mm QFN封装。KSZ8061RNx提供32引脚、5mm x 5mm QFN和WQFN封装。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 静音电线^®可编程EMI滤波器

• MII/RMII接口与MDC/MDIO管理接口，用于寄存器配置

• 差分对的片上终端电阻器

• LinkMD^®+接收信号质量指示器

• 快速启动和链接

• 超深度睡眠待机模式：CPU或信号检测激活

• 用于诊断的环回模式

• 可编程中断输出
