说明

KSZ8081是一款单电源10Base-T/100Base-TX以太网物理层收发器，用于通过标准五类非屏蔽双绞线（UTP）电缆传输和接收数据。KSZ8081是一款高度集成的PHY解决方案。它通过为差分对使用片上终端电阻器、集成低噪声调节器为1.2V核心供电以及提供1.8/2.5/3.3V数字I/O接口支持，降低了板成本并简化了板布局。

KSZ8081RNx提供精简媒体独立接口（RMII），用于直接连接到以太网处理器和交换机中符合RMII的MAC。作为加电默认值，KSZ8081RNA使用25MHz晶体生成所有所需的时钟，包括MAC的50MHz RMII参考时钟输出。KSZ8081RND是采用50MHz RMII参考时钟作为通电默认值的版本。

KSZ8081MLX和KSZ8081MNX提供媒体独立接口（MII），用于与兼容MII的以太网MAC处理器和交换机直接连接。25MHz晶体用于生成所有所需的时钟。

为了便于在生产测试和产品部署中进行系统启动和调试，参数NAND树支持可以在KSZ8081RNA I/O和板之间进行故障检测。Microchip的LinkMD^®基于TDR的电缆诊断可识别故障铜线。

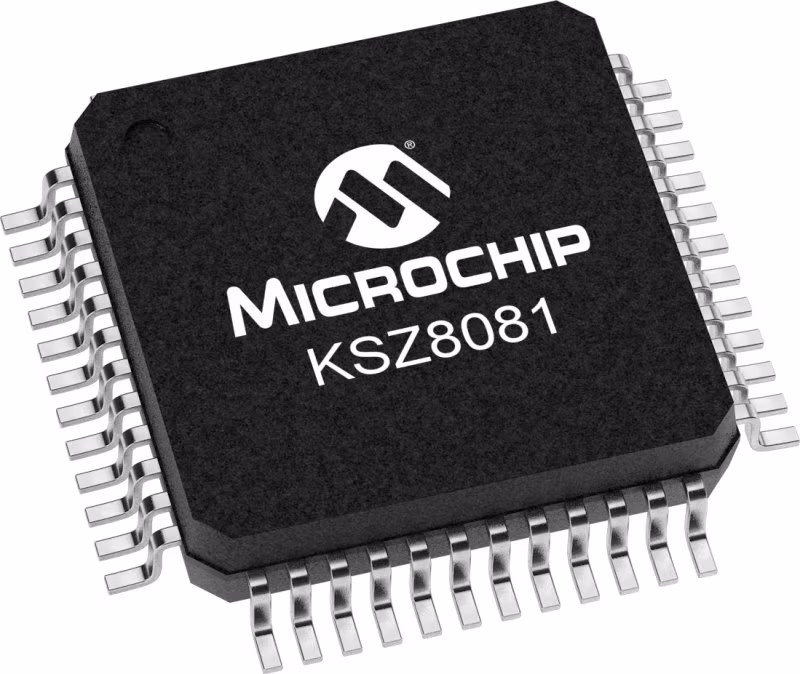

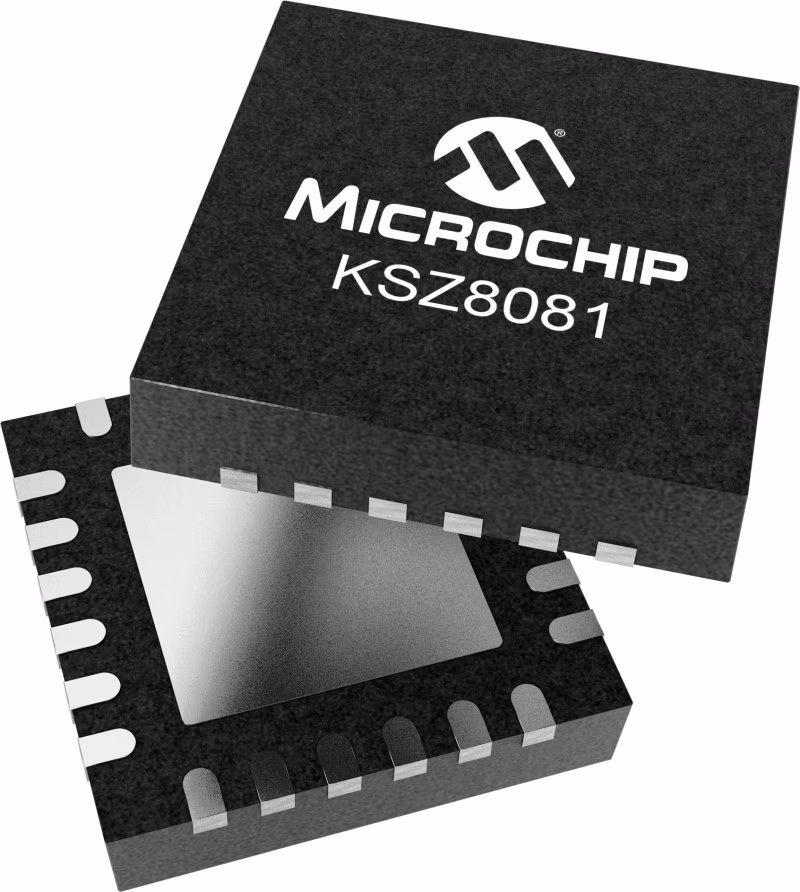

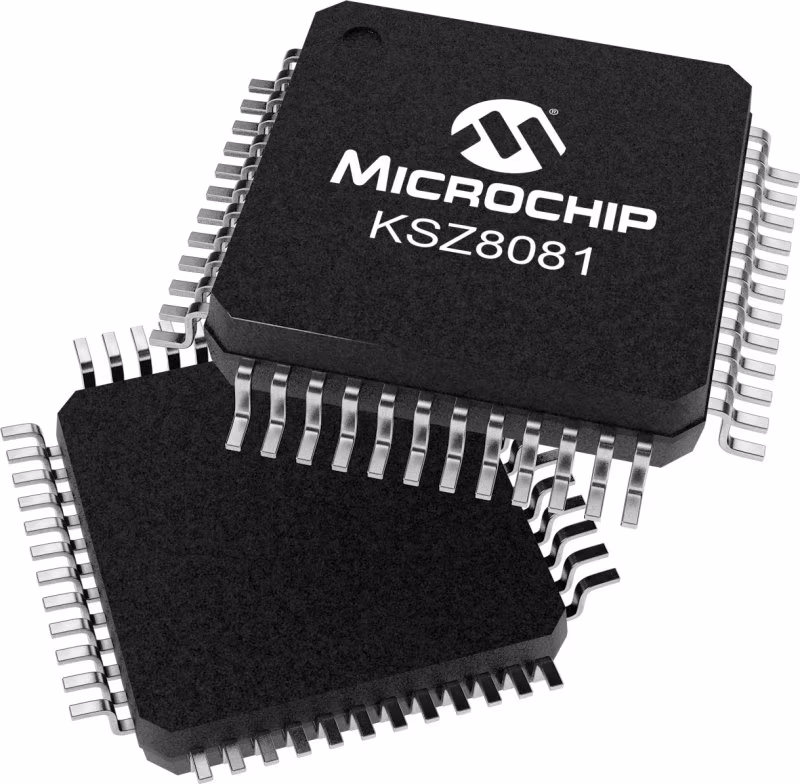

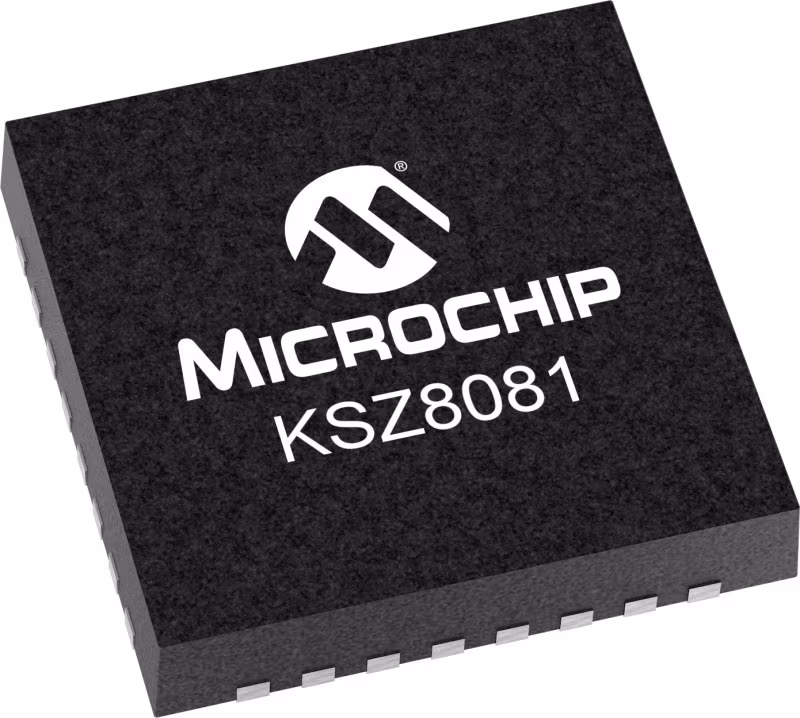

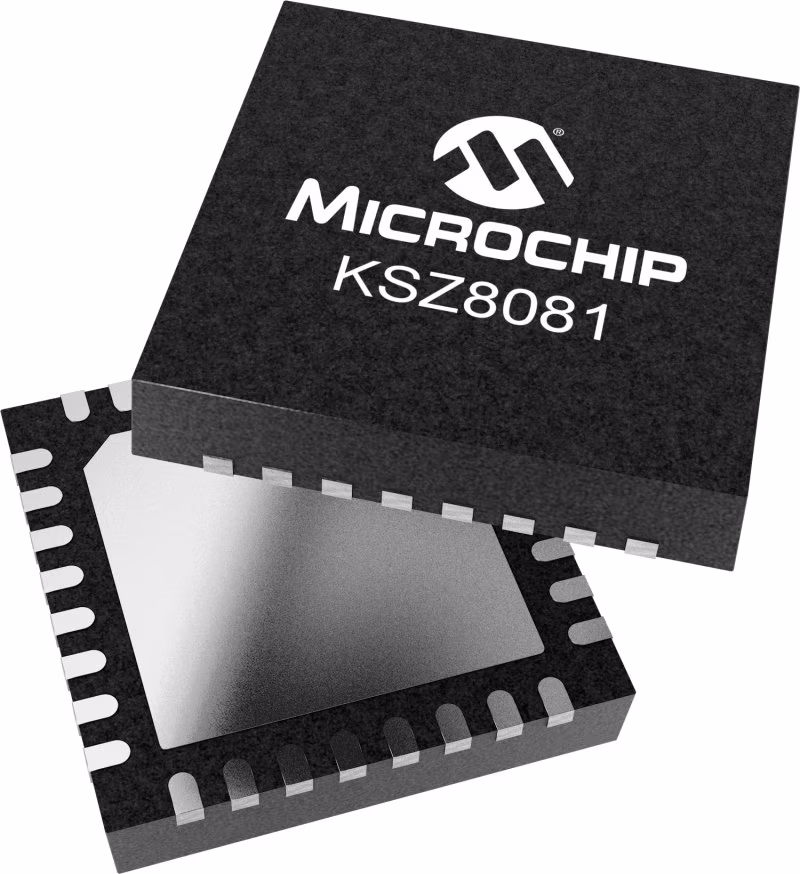

KSZ8081RNA和KSZ808IRND有24引脚无铅QFN封装。KSZ8081MNX和KSZ8081RNB有32引脚无铅QFN封装。KSZ8081MLX有48引脚（7mm x 7mm）LQFP封装。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 单芯片10Base-T/100Base-TX IEEE 802.3兼容以太网收发器

• MII接口支持（KSZ8081MNX）

• RMII v1.2接口支持50MHz参考时钟输出到MAC，并可选择输入50MHz参考频率（KSZ8081RNB）

• RMII背靠背模式支持100Mbps铜质中继器

• 用于PHY寄存器配置的MDC/MDIO管理接口

• 可编程中断输出

• 用于链路和活动状态指示的LED输出

• 差分对的片上终端电阻器

• 基线漂移校正

• HP Auto MDI/MDI-X可通过禁用和启用选项可靠地检测和更正直通和交叉电缆连接

• 自动协商，自动选择最高连接速度（10/100Mbps）和双工（半双工/全双工）

• 断电和省电模式

• LinkMD^®基于TDR的电缆诊断，用于识别故障铜线

• 参数NAND树支持芯片I/O和板之间的故障检测

• 用于诊断的环回模式

• 单个3.3V电源，带1.8V、2.5V或3.3V的VDD I/O选项

• 可提供24引脚（4mm x 4mm）QFN封装、32引脚（5mm x 5mm）QFN包装或48引脚（7mm x 7mm）LQFP包装
