正在供货
说明
KSZ8091是一款单电源10Base-T/100Base-TX以太网物理层收发器，用于通过标准五类非屏蔽双绞线（UTP）电缆传输和接收数据。KSZ8091是一款高度集成的PHY解决方案。它通过为差分对使用片上终端电阻器，集成低噪声调节器为1.2V核心供电，并提供灵活的1.8/2.5/3.3V数字I/O接口，降低了板成本，简化了板布局。
KSZ8091MNX和KSZ8091MLX提供独立于媒体的接口（MII），而KSZ8091RNx提供简化的独立于媒体接口（RMII），用于与兼容MII/RMII的以太网MAC处理器和交换机直接连接。
局域网唤醒（WOL）为KSZ8091提供了一种唤醒处于待机电源模式的系统的机制。KSZ8091提供了诊断功能，便于在生产测试和产品部署中进行系统启动和调试。参数化NAND树支持实现KSZ8091 I/O和板之间的故障检测。Microchip的LinkMD®基于TDR的电缆诊断可识别故障铜线。

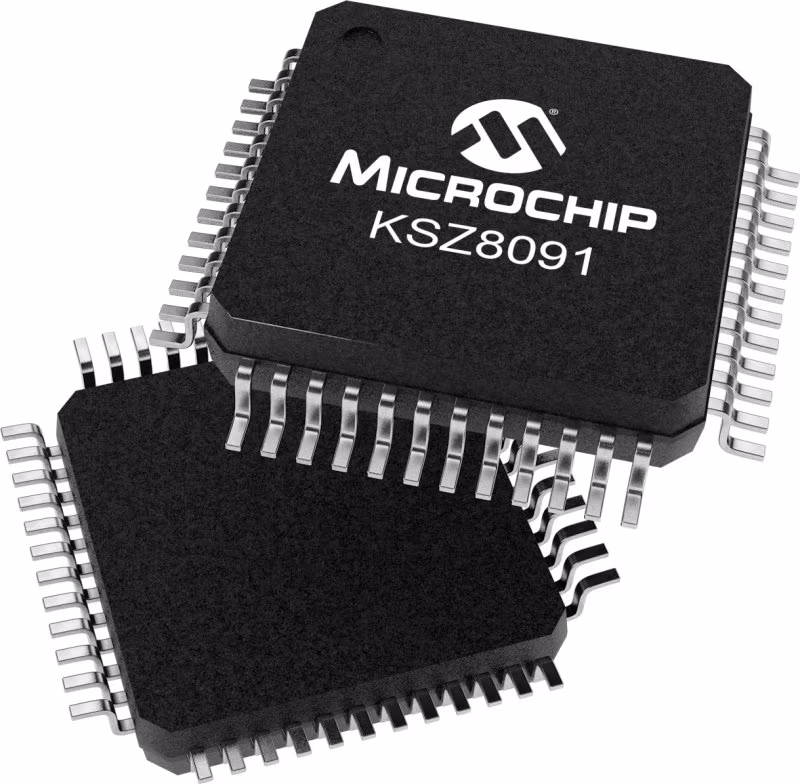

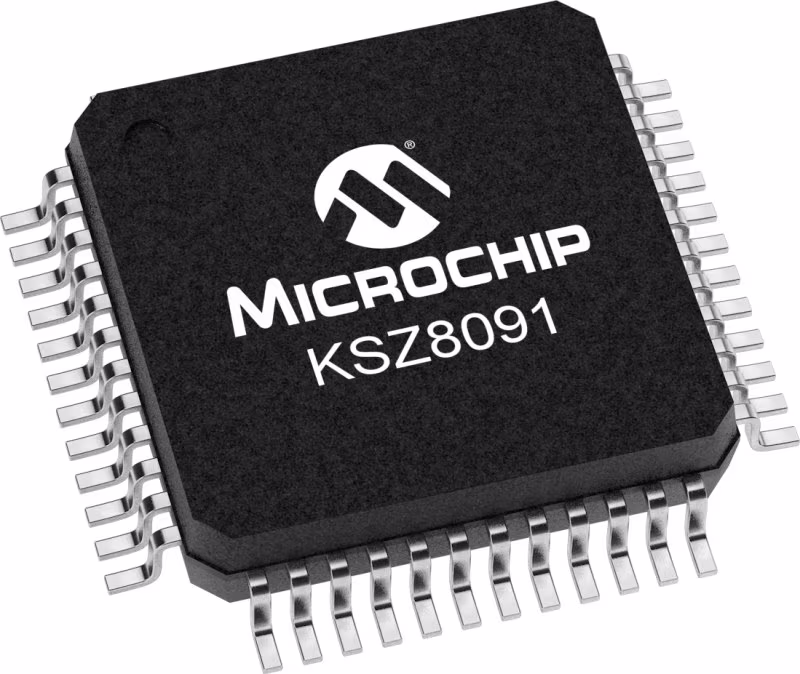

KSZ8091RNA和KSZ809IRND采用24引脚（4mm x 4mm）QFN封装。KSZ8091MNX和KSZ8091RNB有32引脚无铅QFN封装。KSZ8091MLX有48引脚（7mm x 7mm）LQFP封装。
Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。
特性
KSZ8091是一款单电源10Base-T/100Base-TX以太网物理层收发器，用于通过标准五类非屏蔽双绞线（UTP）电缆传输和接收数据。KSZ8091是一款高度集成的PHY解决方案。它通过为差分对使用片上终端电阻器，集成低噪声调节器为1.2V核心供电，并提供灵活的1.8/2.5/3.3V数字I/O接口，降低了板成本，简化了板布局。
KSZ8091MNX和KSZ8091MLX提供独立于媒体的接口（MII），而KSZ8091RNx提供简化的独立于媒体接口（RMII），用于与兼容MII/RMII的以太网MAC处理器和交换机直接连接。
局域网唤醒（WOL）为KSZ8091提供了一种唤醒处于待机电源模式的系统的机制。KSZ8091提供了诊断功能，便于在生产测试和产品部署中进行系统启动和调试。参数化NAND树支持实现KSZ8091 I/O和板之间的故障检测。Microchip的LinkMD®基于TDR的电缆诊断可识别故障铜线。
KSZ8091RNA和KSZ809IRND采用24引脚（4mm x 4mm）QFN封装。KSZ8091MNX和KSZ8091RNB有32引脚无铅QFN封装。KSZ8091MLX有48引脚（7mm x 7mm）LQFP封装。
Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。
参数
类型 | 描述 |
Ethernet Type | 10/100Mbps |
# Ethernet Ports | 1 |
Host Interface | MII/RMII |
Supply Voltage (V) | 3.3 |
MAC I/O Voltage (V) | 1.8/2.5/3.3 |
Temp Range Min | -40 |
Temp Range Max | 85 |
HP Auto MDIX | Yes |
Wake-on-LAN | Yes |
EEE | Yes |
MACsec | No |
1588v2 | No |
Ethercat | No |
Copper Support | Yes |
Fiber Support | No |
SyncE | No |
Internal Regulator | Yes |
Cable Diagnostics | Yes |
802.3az | Yes |
On-Chip Termination | Yes |
Supports EtherCAT | Yes |
Automotive | No |
