说明

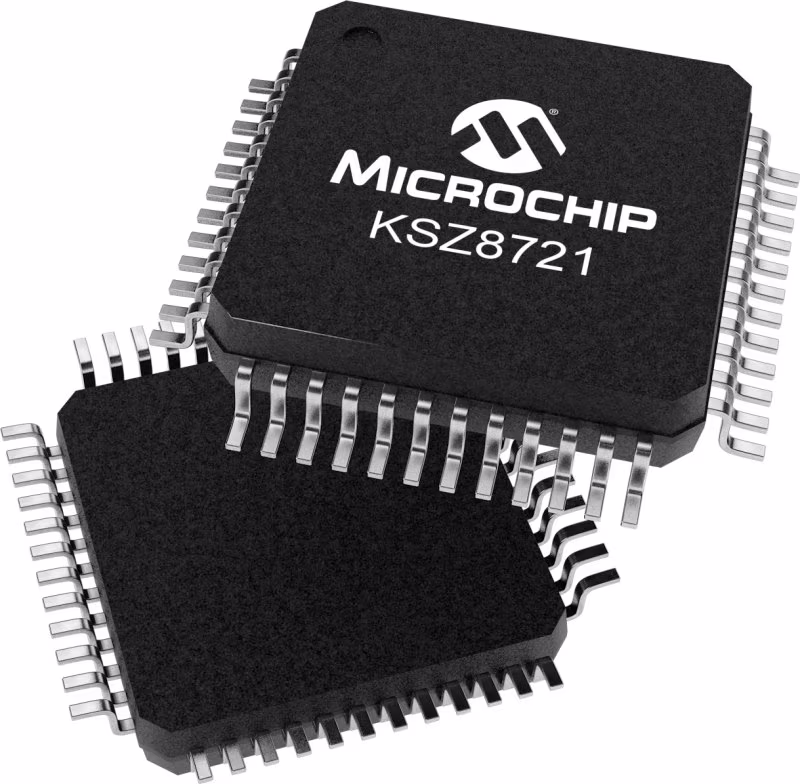

KSZ8721是一款10BaseT/100BaseTX/FX物理层收发器，工作电压为2.5伏，可满足低电压和低功率要求，提供MII和RMII主机接口以传输和接收数据。

它包含10BaseT物理介质连接（PMA）、物理介质相关（PMD）和物理编码子层（PCS）功能。此外，KSZ8721具有片上10BaseT输出滤波，这消除了对外部滤波器的需求，并允许使用一组线磁体来满足100BaseTX和10BaseT的要求。

KSZ8721可以使用片上自动协商算法自动配置为100或10Mbps以及全双工或半双工操作。它是100BaseTX/10BaseT和100BaseFX应用的理想物理层收发器选择。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•单芯片100BaseTX/100BaseFX/10BaseT物理层解决方案

•2.5V CMOS设计，功耗＜200mW（不包括输出驱动器电流）

•完全符合IEEE 802.3u标准

•支持媒体独立接口（MII）和精简MII（RMII）

•支持10BaseT、100BaseTX和100BaseFX远端故障检测

•支持掉电模式和省电模式

•可通过MII串行管理端口或外部控制引脚进行配置

•支持自动协商和手动选择10/100Mbps速度和全/半双工模式

•片上内置模拟前端滤波，适用于100BaseTX和10BaseT

•链路、活动、全双工/半双工、碰撞和速度的LED输出

•支持媒体转换器应用程序的背对背、FX到TX

•支持MDI/MDI-X自动交叉

•2.5伏/3.3伏I/O公差

•商业温度范围：0°C至+70°C

•工业温度范围：-40°C至+85°C

•提供48引脚LQFP、SSOP和TQFP封装
