说明

KSZ9021是一款完全集成的三速（10Base-T/1000Base-TX/1000Base-T）以太网物理层收发器，用于通过标准五类非屏蔽双绞线（UTP）电缆传输和接收数据。

KSZ9021Gxx提供行业标准的千兆媒体独立接口/媒体独立接口（GMII/MII），用于连接到千兆以太网处理器和交换机中的GMII/MII-MAC，以1000Mbps或10/100Mbps的速度进行数据传输。KSZ9021Rxx提供精简千兆媒体独立接口（RGMII）。

KSZ9021通过为四个差分对使用片上终端电阻器，并通过集成LDO控制器来驱动低成本MOSFET为1.2V核心供电，从而降低了板成本并简化了板布局。KSZ9021提供了诊断功能，便于在生产测试和产品部署中进行系统启动和调试。参数化NAND树支持实现KSZ9021 I/O和板之间的故障检测。基于Micrel LinkMD®TDR的电缆诊断允许识别故障铜线。远程和本地环回功能提供模拟和数字数据路径的验证。

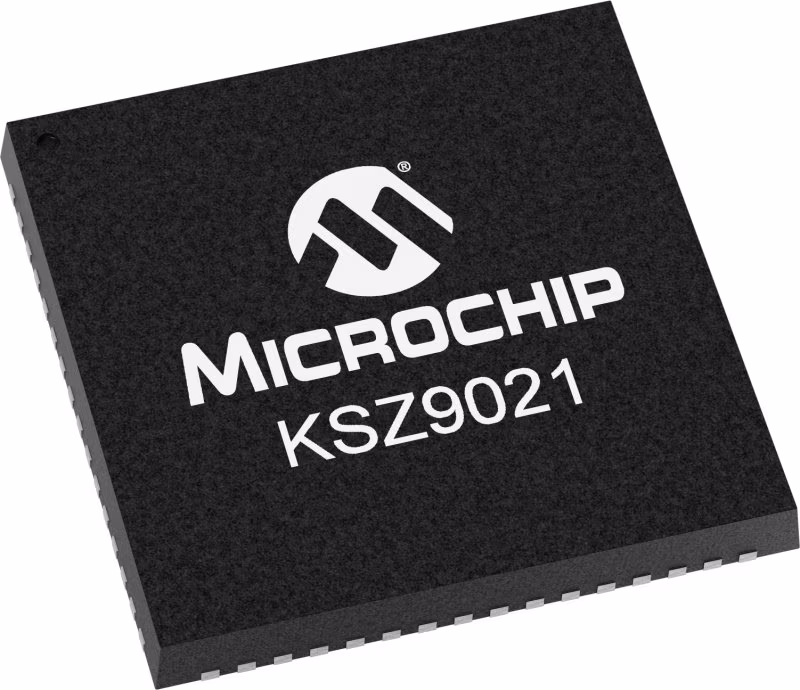

KSZ9021RL有64引脚无铅E-LQFP封装，在较小的48引脚QFN封装中作为KSZ902IRN提供。KSZ9021GN有64引脚无铅QFN封装，KSZ9021GQ有128引脚无铅PQFP封装。

Microchip的免费和保密MicroCHECK 设计审查服务，提供从最初的概念到最终PCB布局的见解，可供在项目中使用我们产品的客户使用。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。 MicroCHECK服务受Microchip的项目条款和条件并且需要myMicrochip帐户。

特性

• 单片10/100/1000Mbps IEEE 802.3兼容以太网收发器
• KSZ9021G具有符合GMII/MII标准的接口
• KSZ9021R具有符合RGMII 1.3版的RGMII接口
• GMII/MII/RGMII I/O，具有3.3V/2.5V容差和可编程时序，用于调整和校正Tx和Rx路径上的延迟
• 自动协商，自动选择最高链路上行速度（10/100/100Mbps）和双工（半双工/全双工）
• 差分对的片上终端电阻器
• 片上LDO控制器支持单个3.3V电源操作-只需要外部FET为核心产生1.2V
• 超大帧支持高达16KB
• 125MHz参考时钟输出
• 可编程LED输出，用于连接、活动和速度
• 基线漂移校正
• 基于LinkMD®TDR的电缆诊断，用于识别故障铜线
• 参数NAND树支持芯片I/O和板之间的故障检测。
• 用于诊断的环回模式
