说明

KSZ9031是一款完全集成的三速（10Base-T/1000Base-TX/1000Base-T）以太网物理层收发器，用于在标准五类非屏蔽双绞线（UTP）电缆上传输和接收数据。

KSZ9031MNX提供行业标准的GMII/MII（千兆媒体独立接口/媒体独立接口），用于连接到千兆以太网处理器和交换机中的GMII/MI MAC，以1000Mbps或10/100Mbps进行数据传输。KSZ9031RNX提供精简的千兆媒体独立接口（RGMII）。

KSZ9031通过为四个差分对使用片上终端电阻器，并通过集成LDO控制器来驱动低成本MOSFET为1.2V核心供电，从而降低了板成本并简化了板布局。KSZ9031提供诊断功能，便于在生产测试和产品部署中进行系统启动和调试。参数化NAND树支持实现KSZ9031 I/O和板之间的故障检测。LinkMD^®基于TDR的电缆诊断可识别故障铜线。远程和本地环回功能验证模拟和数字数据路径。

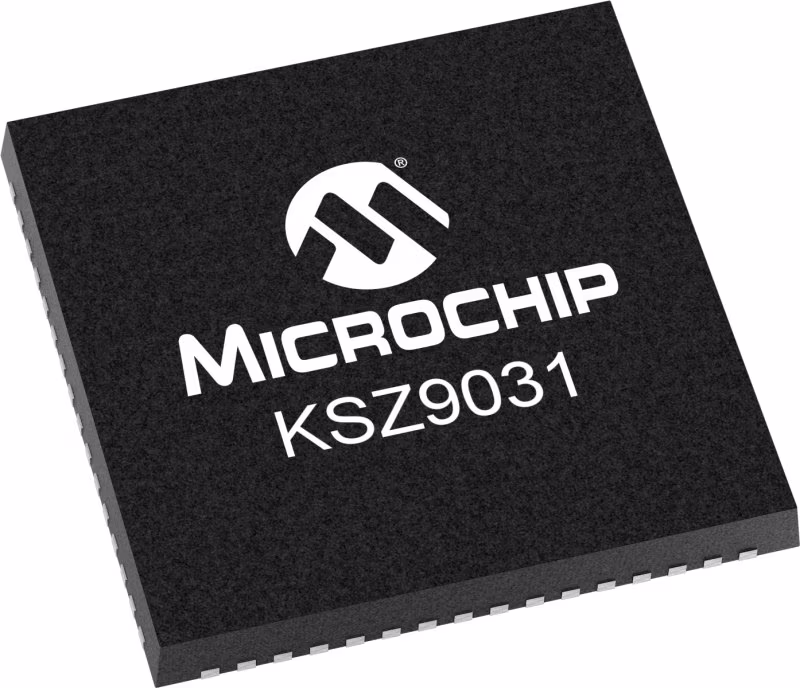

标准KSZ9031RNX有48引脚无铅QFN封装，AEC-Q100汽车合格零件KSZ9031LNXUB-VAO和KSZ9031GNXVB-VAO有48引脚无引线WQFN封装。KSZ9031MNX有64引脚无铅QFN封装。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

KSZ9031是一款完全集成的三速（10Base-T/1000Base-TX/1000Base-T）以太网物理层收发器，用于在标准五类非屏蔽双绞线（UTP）电缆上传输和接收数据。

KSZ9031MNX提供行业标准的GMII/MII（千兆媒体独立接口/媒体独立接口），用于连接到千兆以太网处理器和交换机中的GMII/MI MAC，以1000Mbps或10/100Mbps进行数据传输。KSZ9031RNX提供精简的千兆媒体独立接口（RGMII）。

KSZ9031通过为四个差分对使用片上终端电阻器，并通过集成LDO控制器来驱动低成本MOSFET为1.2V核心供电，从而降低了板成本并简化了板布局。KSZ9031提供诊断功能，便于在生产测试和产品部署中进行系统启动和调试。参数化NAND树支持实现KSZ9031 I/O和板之间的故障检测。LinkMD^®基于TDR的电缆诊断可识别故障铜线。远程和本地环回功能验证模拟和数字数据路径。

标准KSZ9031RNX有48引脚无铅QFN封装，AEC-Q100汽车合格零件KSZ9031LNXUB-VAO和KSZ9031GNXVB-VAO有48引脚无引线WQFN封装。KSZ9031MNX有64引脚无铅QFN封装。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。
