说明

MikroElektronika提供的LAN8651是双线ETH点击-MIKROE-5543，一种紧凑的附加板，用于10BASE-T1S应用中的许多微控制器的通用接口。

LAN8651结合了媒体访问控制器（MAC）和以太网PHY，使低成本微控制器（包括那些没有板载MAC的微控制器）能够访问10BASEâT1S网络。LAN8651的通用标准串行外围接口（SPI）允许与几乎任何微控制器进行接口连接，因此以太网数据包和LAN8651控制/状态命令的传输通过单个串行接口执行。SPI也只需要4个引脚，实现了比MII或RMII更少引脚的更简单的硬件接口。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

LAN8651设计用于ISO 26262功能安全应用。提供功能安全包，包括安全手册；故障模式、影响和诊断分析（FMEDA）；和相关故障分析（DFA）。欲了解更多信息，请联系微芯片支持或销售.

特性

•高性能10BASEâT1S单对以太网PHY，设计符合IEEE标准802.3cg™-2019

•单个平衡对上的10 Mbit/s

•半双工多点混合段，至少25m，至少8个PHY

•至少15米的半双工点对点链路段

•物理层冲突避免（PLCA）

•突发模式，用于传输延迟敏感应用程序的多个数据包

•通过为每个节点分配多个PLCA ID，最大限度地减少时间敏感应用程序的延迟

•载波侦听多路访问/碰撞检测（CSMA/CD）媒体访问控制

•应用控制媒体接入（ACMA），用于实现无冲突时分多址（TDMA）方法

•集成媒体访问控制器（MAC）

•行业标准串行外围接口（SPI），设计为OPEN Alliance 10BASEâT1x MACâPHY串行接口规范V1.1

•支持时间敏感网络（IEEE Std 802.1AS™/IEEE 1588™）

•内部挂钟

•事件生成和事件捕获与挂钟同步

•墙上时钟的相位调节器，最大限度地减少微控制器开销

•数据包时间戳

•基于信用的流量塑造

•EtherGREEN™能效

•超低功耗睡眠模式

•由MDI活动或本地Wake_IN触发的唤醒

•WAKE_OUT脉冲断言；INH输出，用于启用/禁用ECU电源

•过温和欠压保护

•电缆故障诊断和信号质量指示（SQI）支持

•增强的电磁兼容性/电磁干扰（EMC/EMI）性能

•带集成1.8V调节器的单个3.3V电源

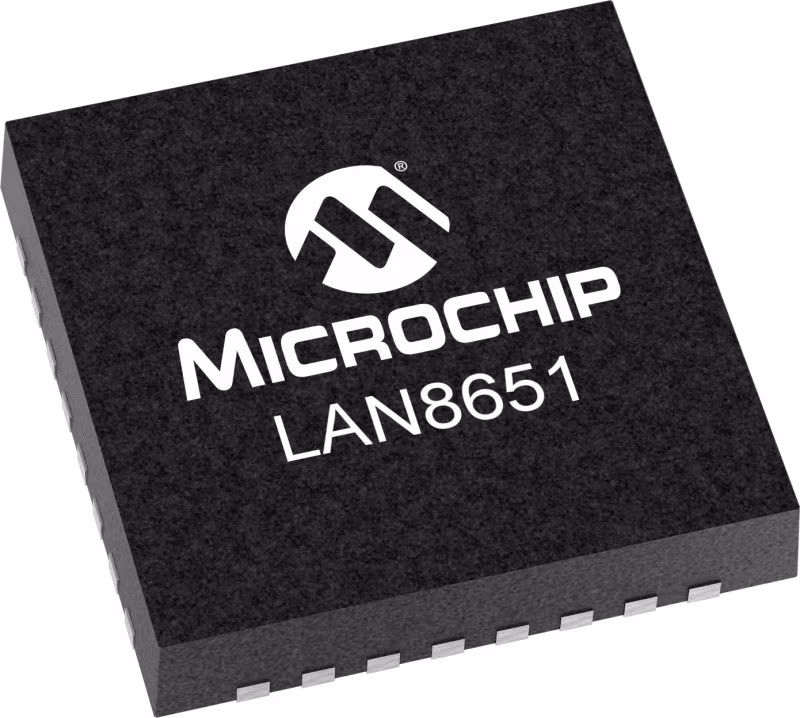

•占地面积小的32引脚（5 x 5 mm）VQFN封装，侧面可润湿

•-40°C至+125°C扩展温度范围

•AEC-Q100资质

•功能安全支持：功能安全手册、FMEDA、相关故障分析（DFA）
