说明

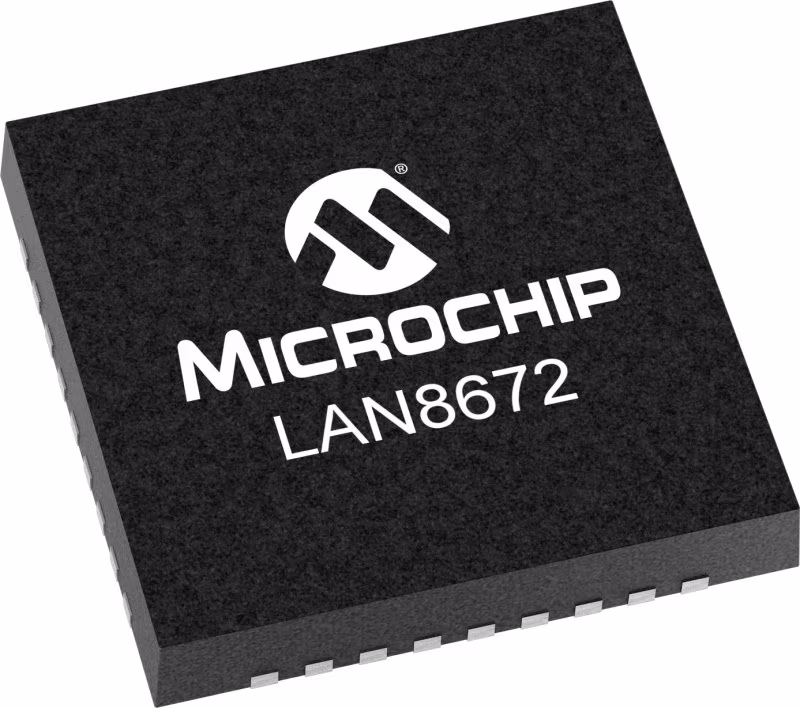

LAN8672是一款高性能10BASE-T1S单对以太网PHY收发器，用于单对导线上的10Mbit/s半双工网络。在传感器/执行器网络中使用标准以太网技术可以消除传统网络技术所需的网关，从而降低应用成本。将多个PHY连接到公共混合段的能力通过减少布线和交换机端口进一步节省了实施成本。LAN8672设计用于高可靠性、成本敏感的汽车、工业、背板和楼宇自动化传感器/执行器应用。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

LAN8672设计用于ISO 26262功能安全应用。提供功能安全包，包括安全手册；故障模式、影响和诊断分析（FMEDA）；和相关故障分析（DFA）。欲了解更多信息，请请联系Microchip支持或销售。

特性

• 根据IEEE Std 802.3cg™-2019设计的高性能10BASE-T1S以太网PHY

•单个平衡对上10 Mbit/s

• 至少25m的半双工多点混合段，最多8个PHY

•至少15米的半双工点对点链路段

• 媒体独立接口（MII）

•载波侦听多路访问/碰撞检测（CSMA/CD）媒体访问控制

• 物理层冲突避免（PLCA）

•通过避免介质上的冲突，实现高带宽利用率

• 用于延迟敏感应用程序的多个数据包传输的突发模式

•通过为每个节点分配多个PLCA ID，最大限度地减少时间敏感应用程序的延迟

• 用于实现无冲突时分多址（TDMA）方法的应用控制媒体接入（ACMA）

•IEEE Std 802.1AS™/IEEE 1588™应用程序支持

• 为不支持时间敏感网络（TSN）的微控制器实现具有超低抖动的高精度时钟恢复

•基于信用的流量塑造

• EtherGREEN™能效

•低功耗10BASE-T1S PHY操作

• 超低功耗睡眠模式

•由MDI活动或本地Wake_IN触发的唤醒

• WAKE_OUT脉冲断言

•INH输出，用于启用/禁用ECU电源

• 电缆故障（开路/短路）诊断和信号质量指示（SQI）支持

•过温和欠压检测

• 增强的电磁兼容性/电磁干扰（EMC/EMI）性能

•低射频发射

• 数字输出驱动强度调整
