说明

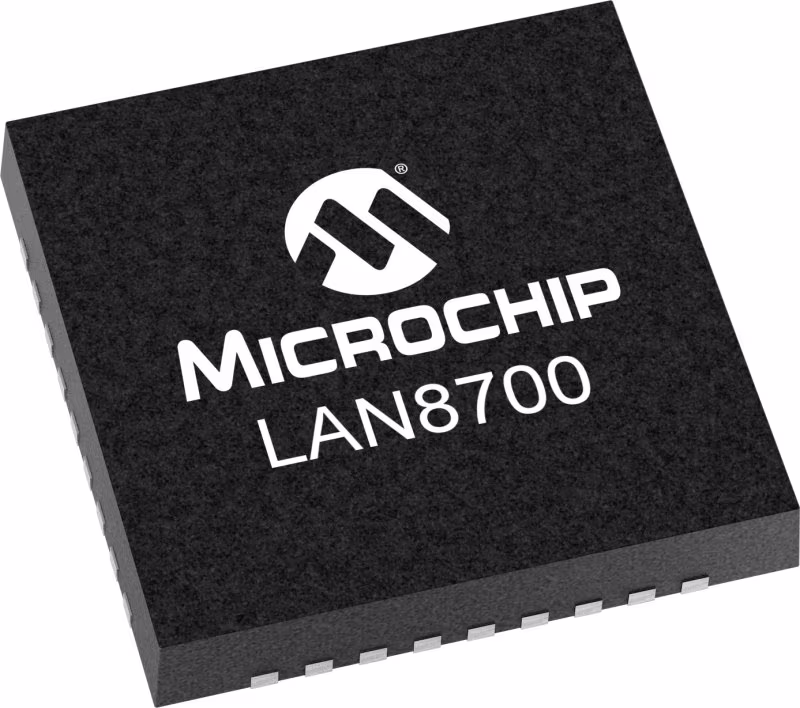

Microchip LAN8700/LAN8700i是一款低功耗工业温度（LAN8700i）、可变I/O电压、模拟接口IC，支持HP Auto MDIX，适用于高性能嵌入式以太网应用。LAN8700/LAN8700i可以配置为使用集成的3.3V至1.8V线性稳压器在单个3.3V电源上运行。有一个选项可用于禁用线性调节器，以优化具有1.8V电源平面的系统设计。

LAN8700/LAN8700i由编码器/解码器、加扰器/解扰器、波形发射器、输出驱动器、带自适应均衡器和基线漂移（BLW）校正的双绞线接收器以及时钟和数据恢复功能组成。LAN8700/LAN8700i可以配置为支持媒体独立接口（MII）或精简媒体独立接口。

LAN8700/LAN8700i符合IEEE 802.3-2005标准（MII引脚耐受3.6V），并支持符合IEEE 802.35-2005标准和供应商特定的寄存器功能。它包含一个全双工10-BASE-T/100BASE-TX收发器，在3类和5类非屏蔽双绞线电缆上支持10Mbps（10BASE-T）操作，在5类非铠装双绞线上支持100Mbps（100BASE-TX）操作。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 单片以太网物理层收发器（PHY）

• ESD保护等级±8kV HBM，无外部保护装置

• 每个独立测试设施的ESD/IEC61000-4-2、±8kV接触模式和±15kV空气放电模式的ESD保护等级

• 灵活的电源管理体系结构

• LVCMOS可变I/O电压范围：+1.6V至+3.6V

• 如果1.8V系统电源可用，则可以禁用调节器

• 根据IEEE 802.3ab规范执行HP Auto MDIX

• 电缆长度大于150米

• 自动极性校正

• 根据EIA/JESD 78，II级，闩锁性能超过150mA

• 能量检测断电模式

• 低电流消耗掉电模式

• 在10BASE-T和

• 100BASE-TX模式下典型值为79mA

• 支持自动协商和并行检测

• 支持媒体独立接口（MII）和精简媒体独立接口

• MII引脚耐受3.6V

• 符合IEEE 802.3-2005的寄存器功能

• 集成DSP和自适应均衡器

• 基线漂移（BLW）校正

• 供应商特定寄存器功能

• 符合RoHS标准的36引脚QFN薄型封装（6 x 6 x 0.9mm高）

• 4个LED状态指示灯

• 商业运行温度0°C至70°C

• 工业操作温度-40°C至85°C版本（LAN8700i）

应用：

• 机顶盒

• 网络打印机和服务器

• 主板上的局域网

• 10/100 PCMCIA/CardBus应用程序

• 嵌入式电信应用程序

• 视频录制/播放系统

• 电缆调制解调器/路由器

• DSL调制解调器/路由器

• 数字视频记录器

• 个人视频记录器

• IP和视频电话

• 无线接入点

• 数字电视

• 数字媒体适配器/服务器

• 动销售点终端机

• 汽车网络

• 游戏控制台

• 安全系统

• POE应用程序

• 访问控制

参数
