说明

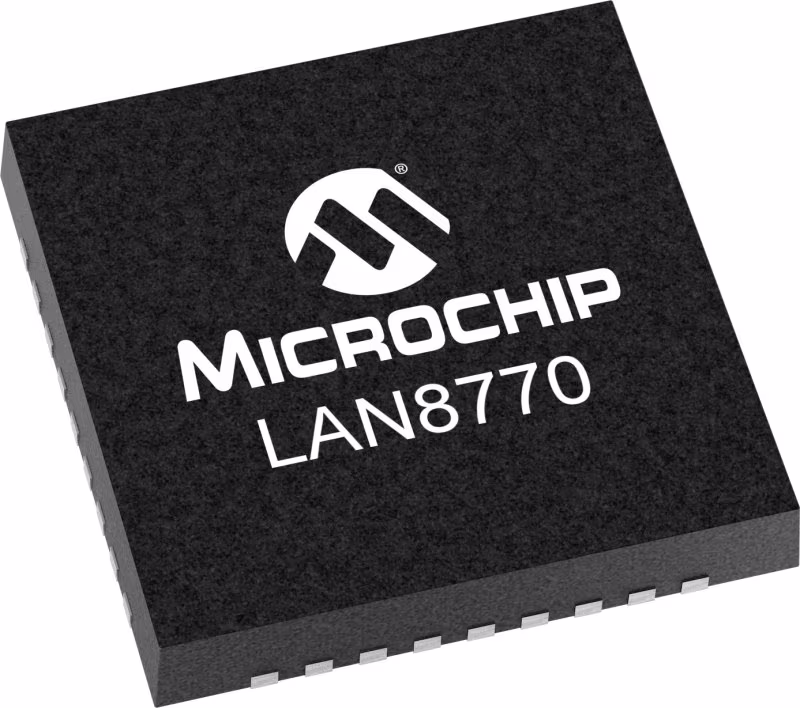

Microchip LAN8770是一款紧凑、经济高效的单端口100BASE-T1以太网物理层收发器，符合IEEE 802.3bw-2015规范。该设备通过一根非屏蔽双绞线（UTP）电缆提供100Mbit/s的传输和接收能力。

LAN8770可在一级汽车（-40°C至+125°C）温度范围内使用，并针对AEC-Q100汽车用例进行了优化，如自动驾驶辅助系统（ADAS）、信息娱乐、远程通信、智能天线和车载主干。此外，该系列是Microchip功能安全就绪；专门设计用于简化客户的最终产品ISO26262安全认证，并支持专门的硬件安全功能、故障模式、影响和诊断分析（FMEDA）以及安全手册。LAN8770系列也是SGS TUV ISO 26262 ASIL B Ready认证.

LAN8770也有工业温度版本，-40°C至+85°C。工业版支持广泛的应用空间，包括工厂过程控制和工业自动化、农业和建筑设备以及机器人。

Microchip的LAN8770 EtherGREEN™节能技术提供低功耗100BASE-T1 PHY操作，并支持具有超低功耗睡眠和唤醒模式的OPEN Alliance TC10。柔性压水堆^®可变I/O和核心电源电压提供了灵活的设计选项和节能机会。高级PHY诊断为用户提供故障排除功能，如信号质量指示器（SQI）、LinkMD^®电缆缺陷检测、超温、欠压保护、全面的状态中断支持以及各种环回和测试模式。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 支持具有SMI管理的MII/RMII/RGMII接口

• OPEN联盟TC10支持

• 柔性压水堆^®技术电源管理

• 电缆延伸范围

• 占地面积小32引脚VQFN（5 x 5 mm）和36引脚VQFN（6 x 6 mm），侧面可润湿

• 一级汽车（-40°C至+125°C）合格

• 完全集成的输电线路滤波

• MII/RMII/RGMII驱动强度调整

• SGS TUV认证ISO 26262 ASIL B Ready

• 超低功耗睡眠模式（典型12uA）

•125MHz RGMII时钟回转速率调整
