说明

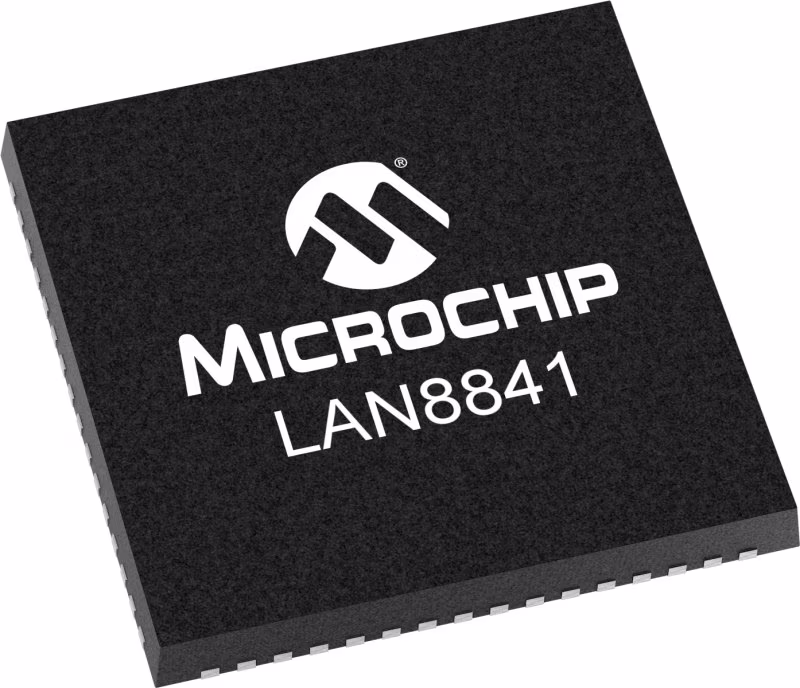

LAN8841是一款低功耗、单端口三倍速（10BASE-T/1000BASE-TX/1000BASE-T）以太网物理层收发器（PHY），针对精确的处理时序进行了优化。该设备能够通过标准的五类、五类和六类非屏蔽双绞线（UTP）实现电机、阀门、致动器和传感器的高度精确同步。

LAN8841提供RGMII（精简千兆媒体独立接口）和GMII/MII（千兆媒体独立界面/媒体独立界面），用于连接处理器和交换机中的以太网MAC，以1000Mbps或10/100Mbps进行数据传输。

LAN8841提供高精度IEEE 1588-2008（v2）时间戳，以支持微芯片时间敏感网络（TSN）以太网交换机，以及支持RGMII接口的SoC和FPGA。LAN8841还提供同步以太网（SyncE）、TSN帧抢占支持和多种节能功能。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 适用于IEEE 802.3应用的10/100/1000 Mbps单芯片以太网收发器

•具有3.3V/2.5V/1.8V容错I/O的GMII/MII标准接口

•具有3.3V/2.5V/1.8V容错I/O的RGMII/GMII-根据RGMII 2.0版，RGMII定时支持片上延迟，具有外部延迟的编程选项，并对TX和RX定时路径进行调整和校正

•自动协商以自动选择最高链路上行速度（10/100/1000 Mbps）和双工（半双工/全双工）

•差分对的片上终端电阻器

•125 MHz参考时钟输出

•能量检测断电模式，可在未连接电缆时降低功耗

EtherSynch^®IEEE 1588v2/PTP
• 第2层，UDP/IPv4和UDP/IPv6格式
• 已标记和未标记的帧格式
• 一步和两步操作模式

•具有低功耗空闲（LPI）模式的节能以太网（EEE）支持，100BASE-TX/1000BASE-T的时钟停止，以及10BASE-Te选项的传输幅度降低

•支持局域网唤醒（WOL），具有强大的自定义数据包检测功能

•五（5）个可编程LED输出，用于链路、活动和速度

•基线漂移校正

•LinkMD^®基于TDR的电缆诊断识别故障铜线

•信号质量指示

•参数化NAND树支持，用于检测芯片I/O和板之间的故障

•诊断的环回模式

•自动MDI/MDI-X交叉，在所有操作速度下检测和校正对交换

•对交换、对偏斜和对极性的自动检测和校正

•用于PHY寄存器配置的MDC/MDIO管理接口

•中断引脚选项

•断电和省电模式

工作电压
• 核心（VDD、VDDAL、VDDAL_PLL）：1.1V（外部FET或稳压器）
• VDD I/O（VDDIO）：3.3V、2.5V或1.8V
• 收发器（VDDAH）：3.3V或2.5V

•可用于商业（0°C至+70°C）和扩展的工业（-40°C至+105°C）温度范围

•64引脚VQFN（8毫米）封装
