说明

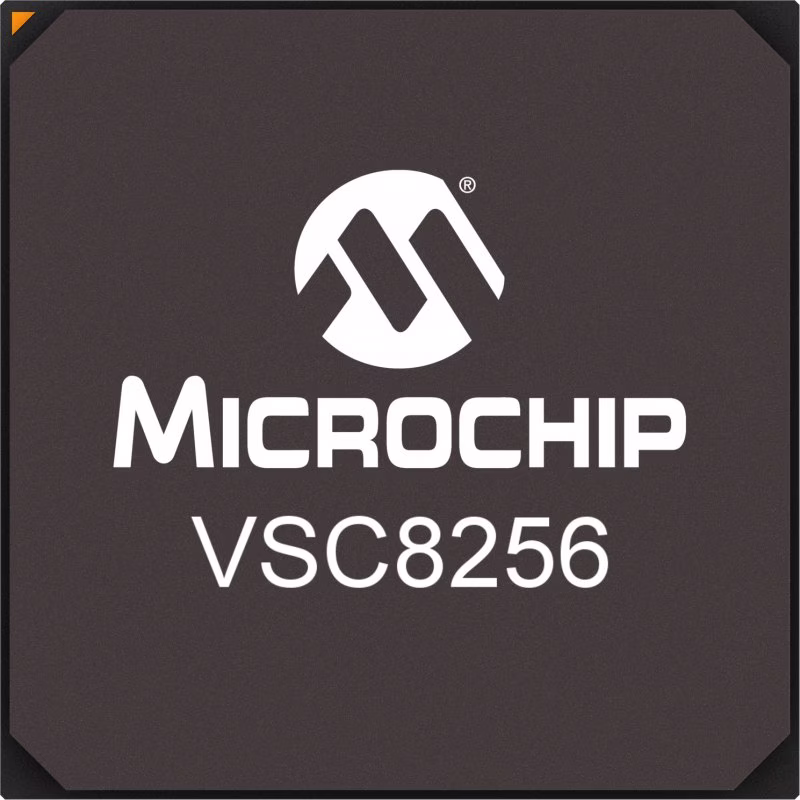

VSC8256是一款四路1G/10G串行到串行、协议无关的中继器/重定时器，它集成了仅基于硬件的主机端10GBASE-KR自动协商和训练，具有小尺寸、低功耗的FCBGA，非常适合广泛的板级信号完整性应用。四通道VSC8256设备作为10 GbE LAN、10G WAN、40 GbE（4 x 10G）以及1G传统KR中继器运行，具有集成交叉点切换功能，可配置线路顺序，实现保护和广播灵活性。VSC8256设备的目标应用程序包括交换机、IP边缘路由器连接、通过背板的机架安装服务器访问、光纤和铜线连接以及独立服务器访问（在主板上的局域网设计或单独的网络适配器中）。VSC8256设备以低功率提供出色的抖动衰减。它还非常适合基于SFP+和QSFP+的光学模块、直接连接铜布线以及具有挑战性的背板接口应用。其高度灵活的时钟选项支持使用单个156.25MHz参考时钟速率的LAN和WAN操作。还包括对同步以太网（SyncE）的支持。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•支持的标准包括IEEE 802.3ae、IEEE 802.3ap、SFF-8431、ITU-T G.8261和ITU-T G.822

•支持的数据速率包括10.3125 Gbps LAN模式、9.95328 Gbps WAN模式和1.25 Gbps模式

•信号调节器模式支持与协议无关的数据速率

•支持1.25 Gbps到10.3125 Gbps之间的SFP+/QSFP+线路模块和10GBASE-KR背板（包括主机端自动协商和培训）

•多端口串行到串行信号调节

•10GBASE KR兼容背板收发器

•多端口XFI/KR到SFI/SFP+10 GbE交换机卡、路由器卡和网络适配器

•符合IEEE 802.3-2012和SFF-8431电气（SFI）规范

•9.95 Gbps WAN和10.3 Gbps LAN操作，以及1.25 Gbps以太网支持

•标准SFP+和QSFP+应用程序

•10GBASE-KR（IEEE 802.3-2012），用于10G背板，包括1.25 Gbps和10.3 Gbps自动协商（主机侧）

•自适应均衡接收机和可编程多抽头发射机预加重

•SPI、MDIO和双线串行从属管理接口

•每个双向通道的典型功率为950 mW

•1.2 V和1.0 V核心电源（2.5 V TTL电源）
