说明

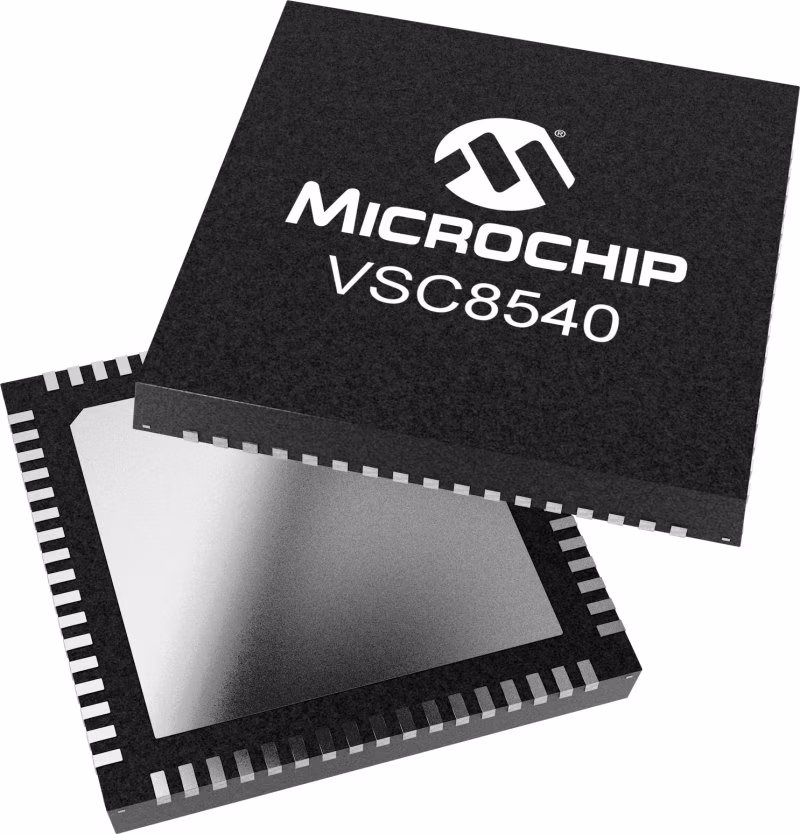

具有IEEE 802.3az能效以太网（EEE）、局域网唤醒（WoL）、同步以太网（SyncE）和快速链路故障2.0（FLF2）指示的低功率、小外形因数Cu PHY，具有最广泛的I/O LVCMOS支持。VSC8540-04设备采用8毫米x 8毫米单列QFN小封装，专为空间受限的10BASE-TX和EtherCAT设计^®应用。它具有集成线路侧端接功能，可节省板空间、降低EMI并提高系统性能。此外，集成RGMII 2.0版标准定时兼容补偿消除了对板载延迟线的需求。

该设备为并行MAC接口支持业界最广泛的LVCMOS电平，包括1.5 V、1.8 V、2.5 V和3.3 V，以及MDIO/MDC接口上的1.2 V、1.5 V、1.8V、2.5伏和3.3 V支持。它包括Microchip的EcoEthernet™2.0技术，具有节能以太网和节能功能，可根据链路状态和电缆覆盖范围降低功率。它优化了所有链路运行速度下的功耗，并具有使用魔术包的局域网唤醒电源管理功能。

该设备具有用于同步以太网应用程序的恢复时钟输出。包括可编程时钟静噪控制，以抑制不希望的时钟传播并帮助防止定时循环。VSC8540-04还包括用于高可用性网络的快速链路故障2.0指示。与上一代PHY上的原始FLF功能一样，FLF 2.0指示器通常在不到1毫秒的时间内（使用默认值）识别链路故障的开始，这超出了IEEE 802.3标准750毫秒±10毫秒的要求（链路主控器）。通过调整应用程序的可编程阈值，FLF2超出了先前的FLF指标，在这些应用程序中，即使是潜在链路断开的指示也必须在微秒级（<10微秒）已知。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•EcoEthernet™2.0，带节能以太网（EEE）

•Fast Link Failure™2.0（FLF2），带换向器环应用故障指示

•电压范围最宽，完全兼容并行MAC接口设备

•同步以太网支持

•小型8毫米x 8毫米QFN封装

•MAC接口上可配置的驱动器强度可更好地控制系统级EMI/EMC
