正在供货
说明

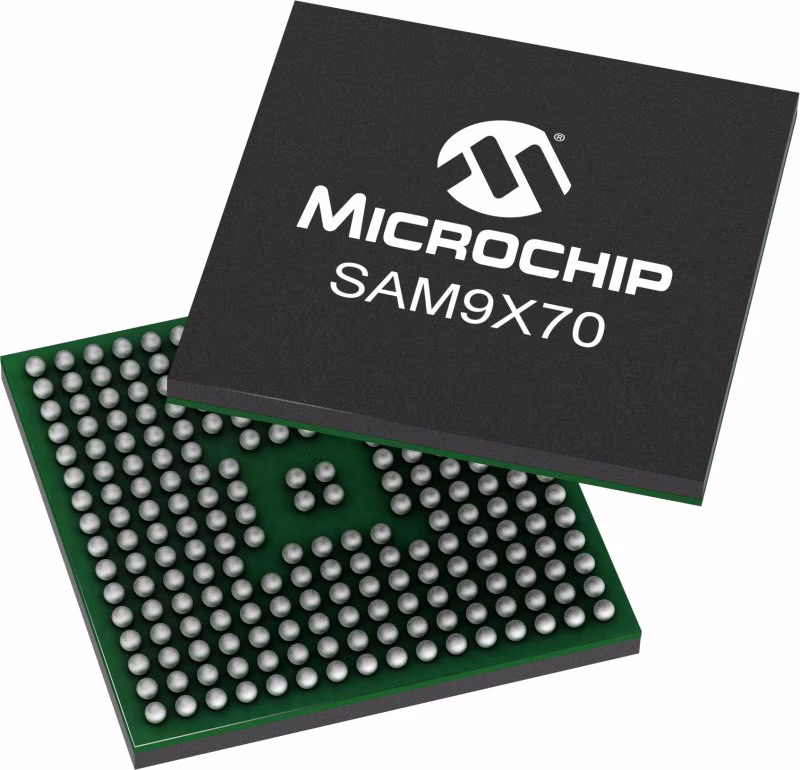

SAM9X70是一款高性能、超低功耗的基于ARM926EJ-S CPU的嵌入式微处理器（MPU），运行频率高达800 MHz。SAM9X70支持各种NVM接口，包括NAND闪存、Quad SPI和eMMC闪存。该设备提供10/100/1000 Mbps以太网接口，支持TSN连接和最先进的安全功能，如带片上安全密钥存储（OTP）的安全引导功能、高性能加密加速器（SHA、AES和TDES）、防篡改引脚以及PUF
Microchip为不同的电源配置提供经过充分测试的电源管理解决方案，这些解决方案遵循产品规范中引用的SAM9X70电源序列规范。
特性
- 低系统成本和高价值集成：
- 800MHz ARM926EJ-S内核，266MHz系统/内存总线
- 32kB数据缓存和32kB指令缓存
- 回忆：
- 16位DDR数据总线
- 64 kB内部SRAM
- 增强的用户界面功能：
- 内置D类放大器
- 大量连接选项：
- 两个高速USB主机+一个高速主机或设备
- 硬件加密引擎（TDES、AES和SHA）和真随机发生器（TRNG）
- 带片上安全密钥存储（OTP）的安全引导
- TFBGA240，11X11，0.8 mm间距
- 放置和分布电源/GND球，实现最佳去耦
- 分数系统PLL、I/O转换速率和驱动器控制、用于低EMI的DDR I/O校准
- 显示器/摄像头支持
- 单个10/100/1G以太网
- 最先进的安全：
- 硬件加密引擎（TDES、AES和SHA）、真随机生成器（TRNG）、PUF
- 带片上安全密钥存储（OTP）的安全引导
- 防篡改物理保护，8个篡改检测引脚
- 在飞行中扰乱/解读记忆
- 丰富的发展生态系统：
- 免费主线Linux®发行版
- MPLAB®X集成开发环境和MPLAB™Harmony v3
- 多种第三方软件和硬件解决方案
- 为简化PCB设计和降低EMI而优化
- TFBGA240，11x11，0.65 mm间距
- 放置和分布电源/GND球，实现最佳去耦
- 分数系统PLL、I/O转换速率和驱动器控制、用于低EMI的DDR I/O校准
参数
类型 | 描述 |
Part Family | SAM |
Core | ARM926 |
FPU | No |
MaxSpeed (MHz) | 800 |
Operation Voltage Min.(V) | 1.02 |
Operation Voltage Max.(V) | 1.21 |
Internal Oscillator | 32kHz, 12MHz |
Ram/1024 | 68 |
L1 Cache Memory (Instructions) (KB) | 32 |
L1 Cache Memory (Data) (KB) | 32 |
DRAM Memory Interface | DDR2/DDR3L |
DRAM Memory Bus Size (Bits) | 32 |
Internal DRAM Type | NONE |
Internal DRAM Amount (MB) | 0 |
NAND Interface | Yes |
ECC Bits on NAND interface | 24 |
# of EBIs | 1 |
SDIO/SD-CARD/eMMC | 2 |
QSPI | 1 |
Direct Memory Access (DMA) Channels | 51 |
Max I/O Pins | 106 |
Pin Count | 240 |
ISO 7816 | 6 |
Number of CAN Modules | 0 |
Type of CAN module | None |
LIN | Yes |
Ethernet PTP & AVB Support | Ethernet PTP |
LCD/Graphics Interface | Yes |
Graphic LCD (GLCD) (bits) | 24-bit |
Camera Interface | Yes |
Secure Bootloader | Yes |
Crypto Engine | Yes |
Anti-Tampering Inputs | 8 |
Secure Key Storage (Fuse bits) | 11264 |
ADC Channels | 12 |
ADC Resolution Max | 12 |
Max ADC Sampling Rate (ksps) | 1000 |
Temp Sensor | No |
Hardware RTCC | Yes |
Watch Dog Timers (WDT) | Yes |
Quadrature Encoder Interface (QEI) | 2 |
Temp. Range Min. | -40 |
Temp. Range Max. | 105 |
