说明

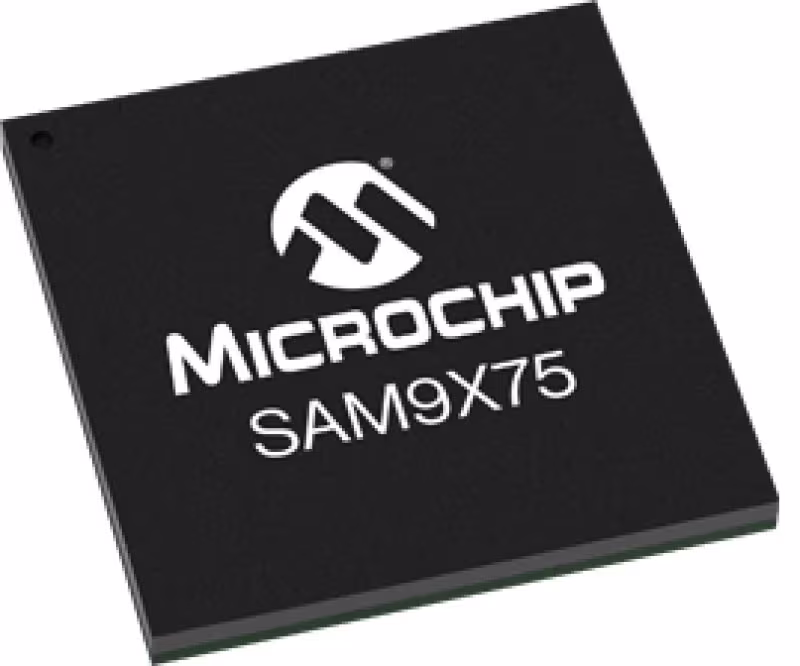

SAM9X75 MPU是一款高性能、成本优化的基于ARM926EJ-S CPU的嵌入式MPU，运行频率高达800MHz。该板允许评估用于连接和用户界面应用的强大外围设备，包括MIPI-DSI和LVDS w/2D图形、MIPI-CSI-2相机、千兆以太网w/TSN和CAN-FD。MPU提供高级安全功能，如篡改检测、安全引导、安全密钥存储、TRNG、PUF以及用于AES和SHA的更高性能加密加速器。SAM9X75系列由Microchip MPLAB-X开发工具、Harmony V3、Linux发行版和Ensemble Graphics Toolkit（EGT）支持。
SAM9X75非常适合具有或不具有高达1024 x 768的图形显示器的工业和医疗应用，以及家庭自动化和安全系统网关，包括具有生物特征的访问控制。
Microchip为不同的电源配置提供了经过充分测试的电源管理解决方案，这些解决方案符合产品规范中引用的SAM9X75电源序列规范。
特性
- 低系统成本和高价值集成：
- 800MHz ARM926EJ-S内核，266MHz系统/内存总线
- 回忆：
- 32kB数据缓存和32kB指令缓存
- 64 kB内部SRAM
- 16位DDR数据总线
- 增强的用户界面功能：
- 24位LCD控制器，覆盖分辨率高达1024x768
- 2D图形引擎
- 内置D类放大器
- 显示器/摄像头支持
- MiPi显示界面
- LVDS显示接口
- RGB 24位显示接口
- MIPI相机接口
- 大量连接选项：
- 单个10/100/1G以太网
- 一个四路/八路SPI控制器
- 十三个FLEXCOM（USART、SPI和TWI/I2C）
- 两个高速USB主机+一个高速主机或设备
- 完全集成的安全性：
- 带片上安全密钥存储（OTP）的安全引导
- 硬件加密引擎（TDES、AES和SHA）
- 符合FIP的真随机数生成器（TRNG）
- 防篡改物理保护，8个篡改检测引脚
- 丰富的发展生态系统：
- 免费主线Linux®发行版
- MPLAB®X集成开发环境和MPLAB™Harmony v3
- 为简化PCB设计和降低EMI而优化
- TFBGA240，11x11，0.65 mm球场-未填充球
- 放置和分布电源/GND球，实现最佳去耦
参数
类型 | 描述 |
Core | ARM926EJ-S |
CPU Speed Max | 800 |
FPU | No |
RAM (KB) | 64 |
L1 Cache Memory (Data) (KB) | 32 |
L1 Cache Memory (Instructions) (KB) | 32 |
DRAM Memory Interface | DDR2/DDR3L |
Int. DRAM (MB) | 0 |
Ext. DRAM Bus (bits) | 16 |
TempRange Min | -40 |
TempRange Max | 105 |
Graphic LCD Overlay | 24-bit |
Camera Interface | Yes |
NAND Interface | Yes |
QSPI | 1 |
I2C | 13 - Flexcoms |
U(S)ART | 13 -Flexcoms |
I2S | 1 -I2S |
Number of Ethernet Ports | 1 - 10/100/1000 Ethernet |
Number of USB Modules | 2 HS Host plus 1 HS Host/Device |
CAN | 2 CAN-FD |
SDIO/SD-CARD/eMMC | 2 |
Class D Amplifier Outputs | Yes |
Direct Memory Access (DMA) Channels | 51 |
Crypto Engine | Yes |
Secure Bootloader | Yes |
Anti-Tampering Inputs | 8 |
Secure Key Storage (Fuse bits) | 11Kb |
Max I/O Pins | 106 |
