正在供货
说明

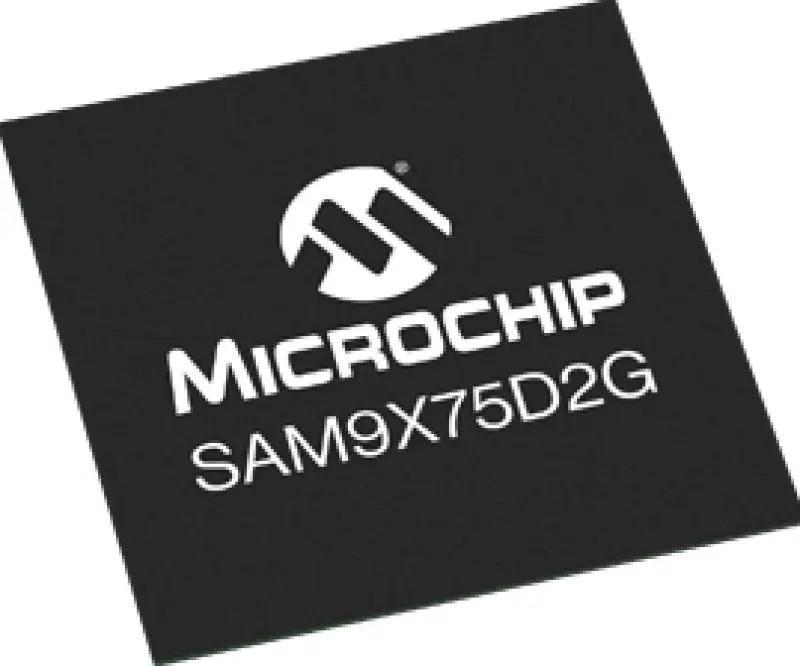

SAM9X75D2G是一款SIP产品，集成了高性能超低功耗ARM926EJ-S Arm®处理器，基于CPU的嵌入式微处理器（MPU），运行频率高达800 MHz，集成了2 Gbit的DDR3L SDRAM。它支持各种NVM接口，包括NAND Flash、Quad SPI和eMMC Flash。该设备提供10/100/1000 Mbps以太网接口，支持TSN连接和最先进的安全功能，如带片上安全密钥存储（OTP）的安全引导功能、高性能加密加速器（SHA、AES和TDES）、防篡改引脚以及PUF
Microchip提供不同的电源配置，经过充分测试的电源管理解决方案，符合产品规范中引用的SAM9X75电源序列规范。
特性
- 高性能体系结构：
- 800MHz ARM926EJ-S内核，200MHz系统/内存总线
- 32kB数据缓存和32kB指令缓存
- 回忆：
- 2Gbit集成DDR3L
- 64 kB内部SRAM
- 增强的用户界面功能：
- 24位LCD控制器，覆盖分辨率高达1024x768
- 2D图形引擎，摄像头接口
- 内置D类放大器
- 大量连接选项：
- 双10/100以太网、双CAN、双SD卡/eMC
- 两个高速USB主机+一个高速主机或设备
- 十三个FLEXCOM（USART、SPI和I²C）
- 最先进的安全：
- 硬件加密引擎（TDES、AES和SHA）和真随机发生器（TRNG）
- 带片上安全密钥存储（OTP）的安全引导
- 防篡改物理保护，8个篡改检测引脚
- 在飞行中扰乱/解读记忆
- 丰富的发展生态系统：
- 免费主线Linux®发行版
- MPLAB®X集成开发环境和MPLAB™Harmony v3
- 多种第三方软件和硬件解决方案
- 针对简易PCB设计和低EMI进行了优化：
- TFBGA233，14x14，0.8 mm间距
- 放置和分布电源/GND球，实现最佳去耦
- 分数系统PLL、I/O转换速率和驱动器控制、用于低EMI的DDR I/O校准
- MIPI摄像机接口
- 显示器/摄像头支持
- MIPI显示接口
参数
类型 | 描述 |
ADC Resolution Max | 12 |
Max ADC Sampling Rate (ksps) | 1000 |
Anti-Tampering Inputs | 8 |
Secure Bootloader | Yes |
CAN | 2 |
Type of CAN module | CAN-FD |
Camera Interface | Yes |
Core | ARM926 |
Int. DRAM (MB) | 256 |
Ext. DRAM Bus (bits) | 32 |
Int. DRAM Type | DDR3 |
Number of EBIs | 1 |
ECC bits on NAND interface | 24 |
Ethernet PTP & AVB Support | Ethernet PTP |
FPU | No |
Graphic LCD Overlay | 24-bit |
Hardware RTCC/RTC | Yes |
Max I/O Pins | 106 |
ISO 7816 | 6 |
Secure Key Storage (Fuse bits) | 11264 |
L1 Cache Memory (Data) (KB) | 32 |
L1 Cache Memory (Instructions) (KB) | 32 |
LIN | Yes |
CPU Speed Max | 800 |
NAND Interface | Yes |
Operation Voltage Max.(V) | 1.21 |
Operation Voltage Min.(V) | 1.02 |
Internal Oscillator | 32kHz, 12MHz |
Part Family | SAM9X75 |
QSPI | 1 |
SDIO/SD-CARD/eMMC | 2 |
Temp. Sensor | No |
Watch Dog Timer | Yes |
Direct Memory Access (DMA) Channels | 51 |
Graphics Controller/GPU | Yes |
Quadrature Encoder Interface | 2 |
ADC Channels | 12 |
pincount | 243 |
Crypto Engine | Yes |
TempRange Min | -40 |
TempRange Max | 85 |
