说明

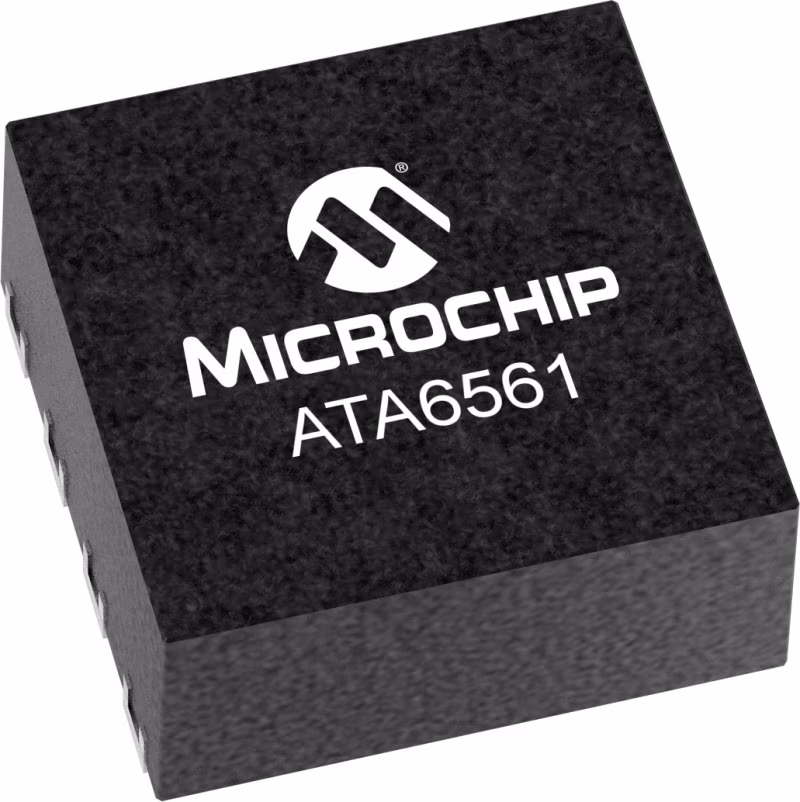

Microchip ATATA6561是一款高速CAN FD就绪CAN收发器，可在控制器局域网（CAN）协议控制器和物理双线CAN总线之间提供接口。该收发器专为汽车行业的高速（高达5Mbit/s）CAN应用而设计，为（带有CAN协议控制器的微控制器）提供差分传输和接收能力。它提供了改进的电磁兼容性（EMC）和静电放电（ESD）性能，以及以下功能：

• 电源电压关闭时CAN总线的理想被动行为
• 电源电压为3V至5V的微控制器的直接接口

Atmel有两种操作模式（待机模式和正常模式）以及专用的故障保护功能。ATA6561是所有类型的高速CAN网络的绝佳选择，尤其是在需要通过CAN总线唤醒功能的低功耗模式的节点中。

要购买ATA6561或获取更多信息，请联系任何Microchip销售代表或授权的全球分销商。

特性

• 完全符合ISO 11898-2，-5，SAE J2284
• CAN FD就绪
• 通信速度高达5Mbit/s
• 低电磁发射（EME）和高电磁抗扰度（EMI）
• 宽共模范围差分接收机
• 电源电压为3V至5V的微控制器的直接接口
• 通过CAN总线实现远程唤醒功能
• 在所有供应条件下可预测的功能行为
• 收发器未通电时脱离总线
• RXD隐性夹紧检测
• 总线引脚上的高静电放电（ESD）处理能力
• 在汽车环境中防止瞬态的总线引脚
• 传输数据（TXD）主要超时功能
• VCC上的欠电压检测
• CANH/CANL短路和过热保护
• AEC-Q100和AEC-Q006
• 包装：SOIC8、VDFN8，带可湿侧翼（湿度敏感等级1）
