Microchip微芯 ATA6566 产品介绍

2026-04-14 0次

说明

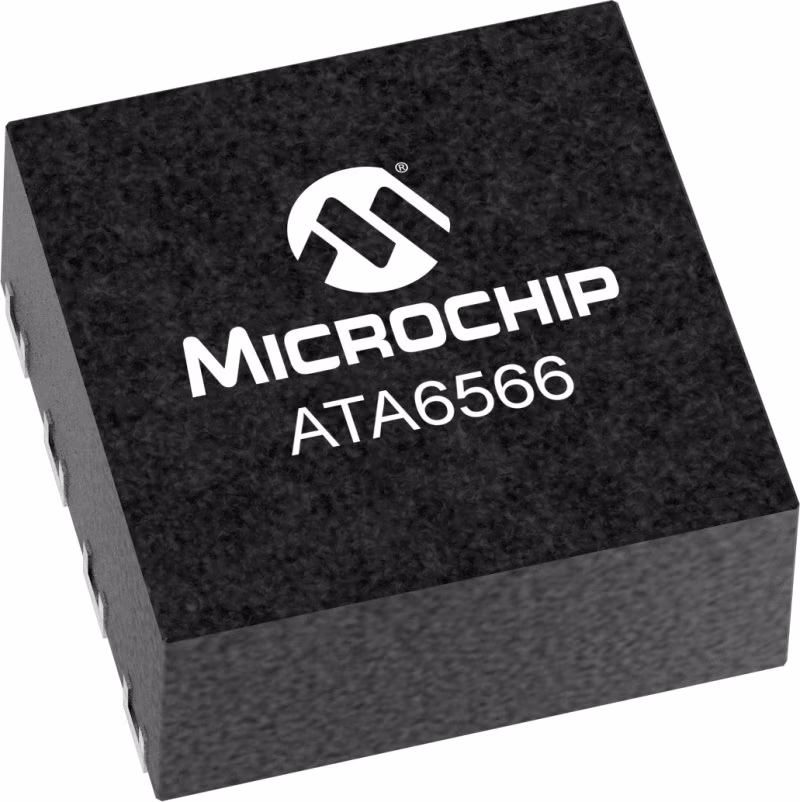

Microchip ATA6566是一款专用于日本市场的高速CAN FD收发器。它提供控制器局域网（CAN）之间的接口协议控制器和物理双线CAN总线。收发器专为中的高速（高达2Mbit/s）CAN应用而设计汽车工业，提供差分发射和接收具有CAN协议控制器的（微控制器）能力。它提供了改进的电磁兼容性（EMC）和静电放电（ESD）性能，以及诸如：

电源电压关闭时CAN总线的理想被动行为
电源电压为3V至5V的微控制器的直接接口

Atmel有两种操作模式（待机模式和正常模式）以及专用的故障保护功能。ATA6566是所有类型的高速CAN网络的绝佳选择，尤其是在需要通过CAN总线唤醒功能的低功耗模式的节点中。

ATA6566是汽车0级，环境温度范围为-40°至150°C。

要购买ATA6566或获取更多信息，请联系任何Microchip销售代表或授权的全球分销商。

特性

符合日本OEM要求

根据最新的VeLIO（车辆局域网互操作性和优化）测试规范进行认证

ISO 26262 FuSa Ready

完全符合ISO 11898-2、ISO 11898-5、ISO 11898-2:2016和SAE J2962-2

CAN FD-通信速度高达2Mbit/s

低电磁发射（EME）和高电磁抗扰度（EMI）

宽共模范围差分接收机

电源电压为3V至5V的微控制器的直接接口

通过CAN总线的远程唤醒功能-唤醒模式（WUP），如ISO 11898-2:2016中所规定，3.8°s活动过滤器时间

在所有供应条件下可预测的功能行为

收发器未通电时脱离总线

RXD隐性夹紧检测

总线引脚上的高静电放电（ESD）处理能力

在汽车环境中防止瞬态的总线引脚

传输数据（TXD）主要超时功能

VCC上的欠电压检测

CANH/CANL短路和过热保护

AEC-Q100和AEC-Q006

包装：SOIC8、VDFN8，带可湿侧翼（湿度敏感等级1）

过热检测
RXD凹入式夹具检测
TXD显性超时
电压监测（VCC、VIO）
上电复位（POR）

参数

类型	描述
CAN FD	Yes
Bitrate Max [MBits/s]	2
Functional Standards	ISO 26262 – Up to ASIL B
Operating Temperature Max. (C)	150
Operating Temperature Min. (C)	-40
Operating Voltage Max. (V)	5.5
Operating Voltage Min. (V)	4.5
