说明

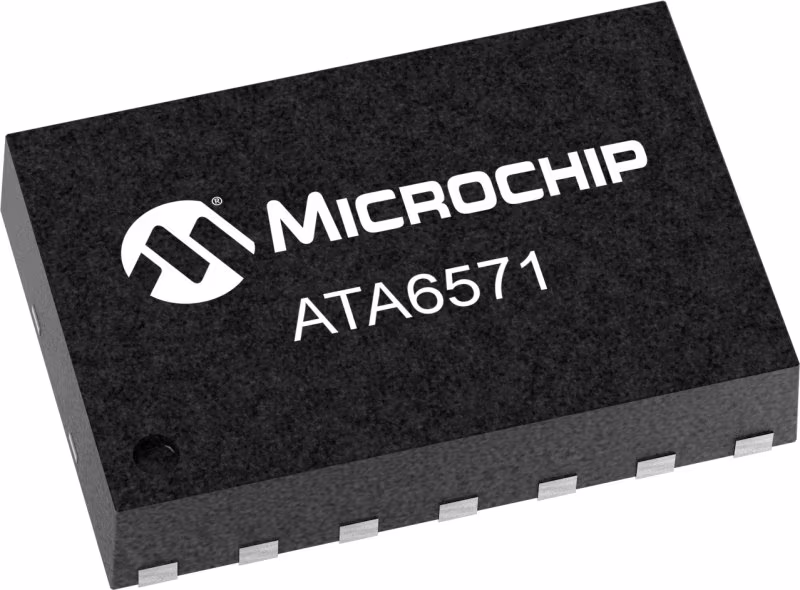

ATA6571是一个独立的高速CAN FD收发器，用于连接控制器局域网（CAN）协议控制器和物理双线CAN总线。该收发器专为汽车行业中的高速（高达5 Mbit/s）CAN FD应用而设计，为（带有CAN协议控制器的微控制器）提供差分传输和接收能力。它提供了改进的电磁兼容性（EMC）和ESD性能以及极低的功耗，还具有以下功能：
•电源电压关闭时CAN总线的理想被动行为
•电源电压为3V至5V的微控制器的直接接口
•高级低功耗管理，支持本地和远程唤醒，即使内部VIO和VCC电源关闭，也可随时使用
•保护和诊断功能，包括母线短路检测和电池连接检测

要购买ATA6571或获取更多信息，请联系任何Microchip销售代表或授权的全球分销商。

请查看我们的MikroElektronika点击板！ https://www.mikroe.com/ata6571-click

特性

高速CAN FD收发器完全符合ISO 11898-2、ISO 11898-5、ISO 118982:2016和SAE J2962-2

ISO 26262 FuSa Ready

通信速度高达5Mbps

低电磁发射（EME）和高电磁抗扰度（EMI）

根据ISO 11898-2:2016的远程唤醒模式（WUP）

具有宽共模范围的差分总线接收器

睡眠和待机状态下的电流消耗非常低，具有完全唤醒功能

通过INH输出关闭整个节点的电源（关闭外部电压调节器）

通过引脚wake进行本地唤醒

唤醒源识别

3.3V到5V的微控制器可以通过VIO引脚直接连接

根据ISO 7637保护蓄电池电源和CAN总线引脚免受瞬态影响

总线引脚上的高静电放电（ESD）处理能力

总线引脚对GND和VCC短路保护

VS工作电压高达28V，VS直流电源电压高达40V

满足汽车应用中CAN接口的OEM硬件要求，版本1.3

AEC-Q100和AEC-Q006合格

SOIC14和DFN14封装，带可润湿侧翼

RXD隐性夹紧检测
上电复位（POR）
超温保护
VS、VCC和VIO引脚上的欠电压检测
收发器在超温和低电源模式下脱离总线
总线主夹紧检测
传输数据（TXD）主要超时功能
母线凹陷/显性夹紧检测

参数

类型	描述
Bitrate Max [MBits/s]	5
FunctionalSafetyStandards	ISO 26262 – Up to ASIL B
OperatingVoltageMax	28
OperatingVoltageMin	4.5
TempRange [°C] Max	150
TempRange [°C] Min	-40
CAN FD	Yes
