说明

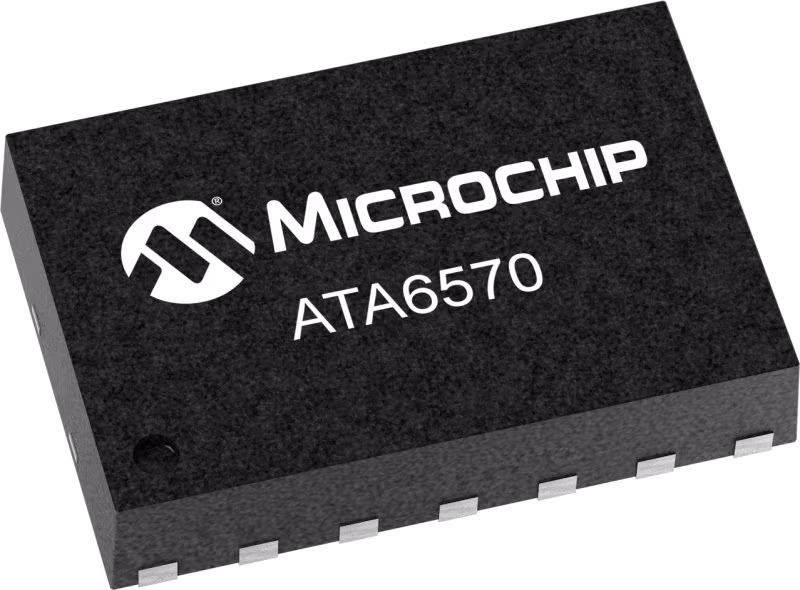

ATA6570是一个CAN部分网络（PN）收发器，用于连接控制器局域网（CAN）协议控制器和物理双线CAN总线。它是为汽车环境中的高速CAN应用而设计的。它提供本地和增强的远程唤醒功能。Microchip ATA6570在待机和睡眠模式下具有非常低的功耗。除了通过wake的本地唤醒和符合ISO 11898-2:2016的远程唤醒模式外，还额外支持符合ISO11898-2:2016的CAN部分联网。CAN帧解码器评估总线流量，并检查通过SPI在寄存器中配置的匹配帧。该设备能够将整个ECU保持在低功率模式，即使在存在总线交通的情况下，直到接收到有效的唤醒帧。

它还具有看门狗、串行外围接口（SPI）和通过VIO引脚将I/O电平自动调整为连接的微控制器的I/O电平的功能。

Microchip ATA6570是一款支持CAN-FD的设备。通过唤醒帧的唤醒可以被配置为can-FD容忍（忽略can-FD帧）或者在接收FD帧时增加错误计数器。

收发器还提供正常、待机和静音模式以配置TX/RX路径。此配置通过SPI完成。

要购买ATA6570或获取更多信息，请联系任何Microchip销售代表或授权的全球分销商。

请查看我们的MikroElektronika点击板！ https://www.mikroe.com/ata6570-click

可根据要求提供MCAL驱动程序，如下所述：https://www.microchip.com/en-us/solutions/automotive-and-transportation/software

请联系您当地的销售代表。

特性

内置安全功能
• 传输数据（TXD）主要超时功能
• RXD隐性夹紧检测
• 上电复位（POR）
• 超温保护
• VS、VCC和VIO引脚上的欠电压检测
• 收发器在超温和低电源模式下脱离总线
• 母线凹陷/显性夹紧检测
