Microchip微芯 ATA6565 产品介绍

2026-04-14 0次

说明

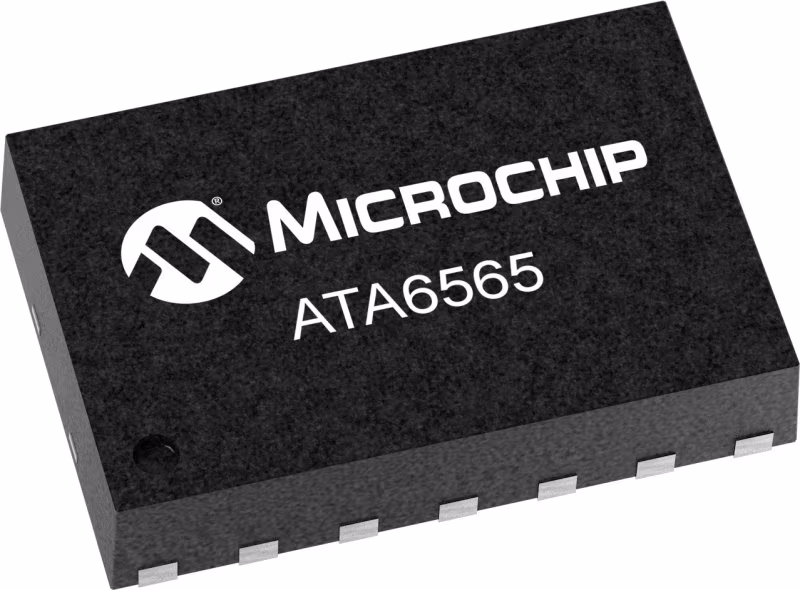

Microchip ATA6565是一款完全集成的双高速CAN收发器，两个完全独立且分离的高速CAN收发器集成在一个封装中（仅GND引脚GND1和GND2内部连接）。两个相同的收发器中的每一个都提供控制器局域网（CAN）协议控制器和物理双线CAN总线之间的接口。该设备专为汽车行业的高速（高达5Mbit/s）CAN应用而设计，为（带有CAN协议控制器的微控制器）提供差分传输和接收能力。它提供了改进的电磁兼容性（EMC）和静电放电（ESD）性能，以及以下功能：

-电源电压关闭时CAN总线的理想被动行为

-具有总线唤醒功能的待机模式下的极低电流消耗

两种操作模式加上专用的故障保护功能，使Microchip ATA6565成为所有类型的高速CAN网络的绝佳选择，包括一个以上的高速CAN接口，这些接口需要通过CAN总线唤醒功能的低功率模式，这尤其适用于车身控制单元和网关。

ATA6565是汽车0级，环境温度范围为-40°至150°C。

要购买ATA6565或获取更多信息，请联系任何Microchip销售代表或授权的全球分销商。

特性

完全符合ISO 11898-2、ISO 11898-5、ISO 11898-2:2016和SAE J2962-2

ISO 26262 FuSa Ready

CAN FD就绪

通信速度高达5Mbit/s

低电磁发射（EME）和高电磁抗扰度（EMI）

宽共模范围差分接收机

通过CAN总线的远程唤醒功能-唤醒模式（WUP），如ISO 11898-2:2016中所规定，3.8微秒的活动过滤器时间

在所有供应条件下可预测的功能行为

收发器未通电时脱离总线

RXD隐性夹紧检测

总线引脚上的高静电放电（ESD）处理能力

在汽车环境中防止瞬态的总线引脚

传输数据（TXD）主要超时功能

VCC引脚上的欠电压检测

母线引脚短路和过热保护

满足汽车应用中LIN、CAN和FlexRay接口的OEM硬件要求，版本1.3'

AEC-Q100和AEC-Q006

包装：SOIC14、DFN14，带可湿侧翼（湿度敏感等级1）

通电复位
RXD凹入式夹具检测
过热检测
TXD显性超时
电压监测（VCC）

参数

类型	描述
CAN FD	Yes
Bitrate Max [MBits/s]	5
Functional Standards	ISO 26262 – Up to ASIL B
Operating Temperature Max. (C)	150
Operating Temperature Min. (C)	-40
Operating Voltage Max. (V)	5.5
Operating Voltage Min. (V)	4.5
