说明

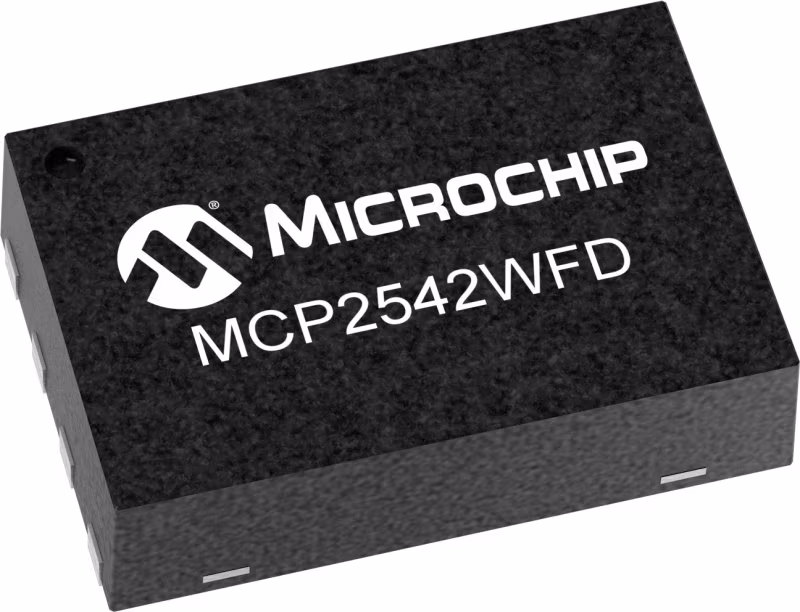

MCP2542WFD/4WFD CAN收发器专为高速CAN FD应用程序的通信速度高达8Mbps。改进了最大传播延迟以支持更长的总线长该设备满足汽车对CAN FD比特率的要求超过2Mbps、低静态电流，
电磁兼容性（EMC）和静电放电（ESD）。

对于12V应用，请考虑ATA6563

请查看我们的MikroElektronika点击板！   http://www.mikroe.com/click/mcp2542

特性

• 支持CAN 2.0和具有灵活数据速率的CAN FD）物理层收发器要求
• 针对2、5和8 Mbps操作的CAN FD进行了优化
• 最大传播延迟：120 ns
• 环路延迟对称性：-10%/+10%（2Mbps）
• 唤醒模式（WUP），如ISO11898-2:2015中所规定，3.6µs活动过滤时间
• 执行ISO11898-2:2003、ISO11898-5:2007和ISO/DIS11898-2:2015
• 资质：AEC-Q100 Rev.G，0级（-40°C至+150°C）
• 极低待机电流（典型值为4µA）
• 当设备未通电时，VIO电源引脚到接口直接连接到具有1.8V到5V I/OCAN总线引脚的CAN控制器和微控制器
• 未通电的节点或断电事件将不会加载CAN总线
• 如果VDD或VIO降至其POR水平以下，则设备未通电
• 接地故障检测：
• TXD的永久显性检测
• 总线上的永久优势检测
• 自动热关机保护
• 适用于12V和24V系统
• 满足或超过严格的汽车设计要求，包括“汽车应用中LIN、CAN和FlexRay接口的硬件要求”，1.3版，2012年5月
• 带共模扼流圈（CMC）的传导发射@2Mbps
• 带CMC的2Mbps直接功率注入（DPI）
• 符合SAE J2962/2â通信收发器资格要求
• CANâ
• 不带CMC时2Mbps的辐射发射
• CANH和CANL的高静电放电（ESD）保护，符合IEC61000-4-2高达±13kV
• 温度范围：
• 扩展（E）：-40°C至+125°C
• 高（H）：-40°C至+150°C
• 业界最小的封装选项2x3 DFN-8L
• 也可提供SOIC-8L和3x3 DFN-8L
