说明

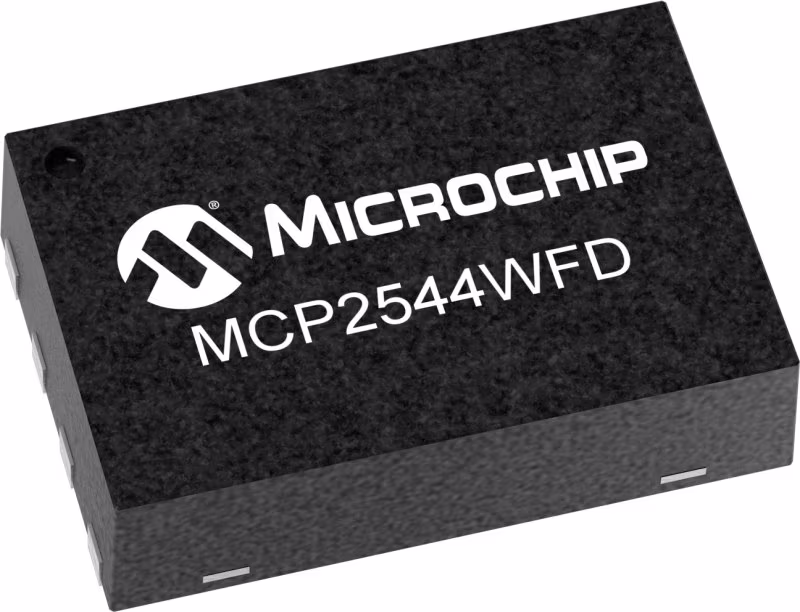

MCP2544WFD CAN收发器设计用于高速CAN FD应用程序的通信速度高达8Mbps。改进了最大传播延迟以支持更长的总线长该设备满足汽车对CAN FD比特率的要求超过2Mbps、低静态电流、电磁兼容性（EMC）和静电放电（ESD）。

对于12V应用，请考虑ATA6560

特性

• 支持CAN 2.0和具有灵活数据速率的CAN FD）物理层收发器要求
• 最大传播延迟：120 ns
• 环路延迟对称性：±10%（2Mbps）
• 唤醒模式（WUP），如ISO11898-2:2015中所规定，3.6µs活动过滤时间
• 执行ISO11898-2:2003、ISO11898-5:2007和ISO/DIS11898-2:2015
• 资质：AEC-Q100 Rev.G，0级（-40°C至+150°C）
• 极低待机电流（典型值为4µA）
• 未通电的节点或断电事件将不会加载CAN总线
• 如果VDD或VIO降至其POR水平以下，则设备未通电
• TXD的永久显性检测
• 总线上的永久优势检测
• 自动热关机保护
• 适用于12V和24V系统
• 带共模扼流圈（CMC）的传导发射@2Mbps
• 带CMC的2Mbps直接功率注入（DPI）
• 不带CMC时2Mbps的辐射发射
• CANH和CANL的高静电放电（ESD）保护，符合IEC61000-4-2高达±13kV
• 扩展（E）：-40°C至+125°C
• 高（H）：-40°C至+150°C
