说明

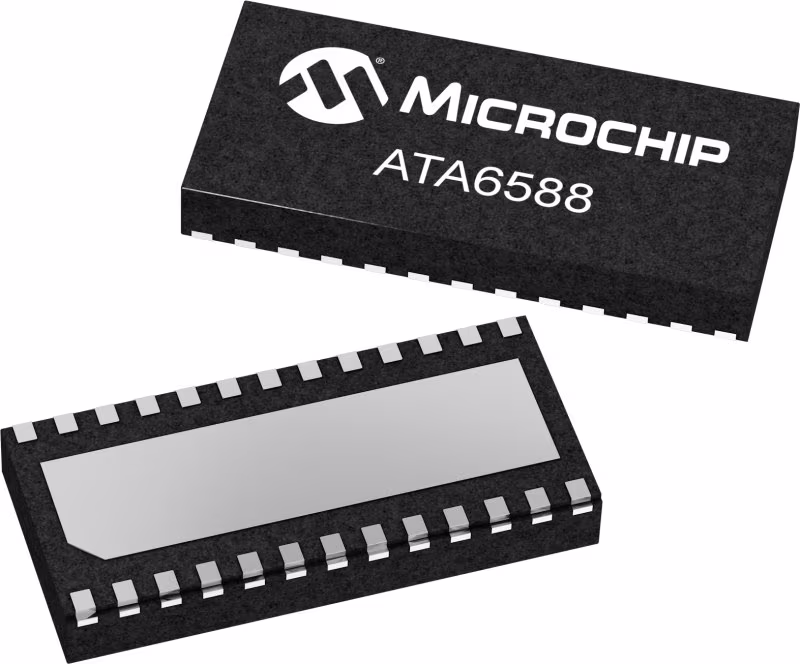

ATA6588是一款CAN-LIN-LIN系统基础芯片（SBC）。一个带部分网络的CAN收发器，一个5V、150mA低压降稳压器，第二个3.3V、85mA低压降稳压器、一个5V/3.3V 30mA传感器电源，2个LIN收发器。

它是ATA658x系列的一部分，在一个封装中提供LDO、带或不带部分网络的CAN收发器和LIN收发器的各种组合。

符合ISO 11898-2:2016标准的高速（高达5Mbit/s）CAN收发器专为汽车行业的应用而设计，为（带有CAN协议控制器的微控制器）提供差分传输和接收能力。它提供了改进的电磁兼容性（EMC）和静电放电（ESD）性能，非常低的功耗，以及以下功能：

-电源电压关闭时CAN总线的理想被动行为

-与供电电压为3.3V的微控制器直接接口

-高级低功耗管理，支持本地和远程唤醒，始终可用

-保护和诊断功能，包括母线短路检测和电池连接检测

LIN收发器是根据LIN规范2.2A、ISO 17987-4和SAEJ2602-2设计的，能够处理车辆中的低速数据通信（例如，在便利电子设备中）。改进的LIN驱动器斜坡控制可确保高达20 Kbaud的安全数据通信。

该系列的所有设备都提供低功耗模式，以最大限度地减少连续连接到电池的应用程序中的电流消耗。可以通过总线上的消息和高压唤醒引脚从低功率模式唤醒。

请参阅我们的功能安全功能页面CAN/CAN FD

请参阅我们的功能安全功能页LIN

特性

高速CAN收发器完全符合ISO 11898-2:2016
• 标准CAN数据速率可达1Mbit/s，CAN FD数据速率可达5Mbit/s（CAN FD）
• 具有宽共模范围的差分总线接收器
• 传输数据（TXD）主要超时功能
• 符合ISO 11898-2:2016的自动总线偏置
• RXD隐性夹紧检测
• CAN收发器在过热和低电源模式下脱离总线
• 总线引脚对GND和VCC短路保护

LIN收发器符合LIN 2.2A、ISO 17987-4和SAEJ2602-2
• TXD超时计时器
• 总线引脚对GND和电池短路保护
• 通过LIN总线的唤醒功能（100岛占主导地位）
• 低电磁发射（EME）和高电磁抗扰度（EMI）
• 总线引脚上的高静电放电（ESD）处理能力

4Mbit/s SPI接口

具有完全唤醒功能的睡眠/待机模式下的极低电流消耗

五种操作模式：电源关闭、µC重置、睡眠、待机、正常模式
• 各种唤醒源
• 高压本地唤醒输入
• CAN远程唤醒模式符合ISO 11898-2:2016
• CAN远程唤醒框架符合ISO 11898-2:2016
• LIN总线远程唤醒
• 通过SPI唤醒主机
• 唤醒源识别

VS、VCC和VCC_SENSOR引脚上的欠电压检测

CAN、LIN、VCC和VCC_SENSOR调节器过温保护和选择性过温关闭

根据ISO7637对蓄电池电源和总线引脚进行瞬态保护

VS工作电压高达28V，VS直流电源电压高达40V

带有µC独立时钟源的看门狗
• 看门狗可以在窗口和超时模式下操作
• 看门狗超时模式下的可选循环唤醒
• 可选择看门狗周期
• 看门狗复位脉冲长度可选

Limp Home（LH）−VCC独立高压故障输出

5V 150 mA低压差稳压器-VCC LDO
• ±2%的准确度
• 电流限制高于150毫安
• 输出晶体管5的最大RDSon
• 短路保护

3.3V 85 mA低压差稳压器

5V/3.3V 30 mA传感器电源电压−VCC_sensor
• ±2%的准确度
• 电流限制超过30 mA
• 可通过SPI配置的输出电压电平
• 陶瓷输出负载电容器具有卓越的瞬态响应
• 防止对GND和蓄电池短路

高ESD鲁棒性

具有可变复位长度的输入和输出复位引脚（NRES），支持各种微控制器

完整系列的引脚和封装外形兼容性

包装：DFN26

根据AEC-Q100合格
