Microchip微芯 MCP2140 产品介绍

2026-04-14 0次

说明

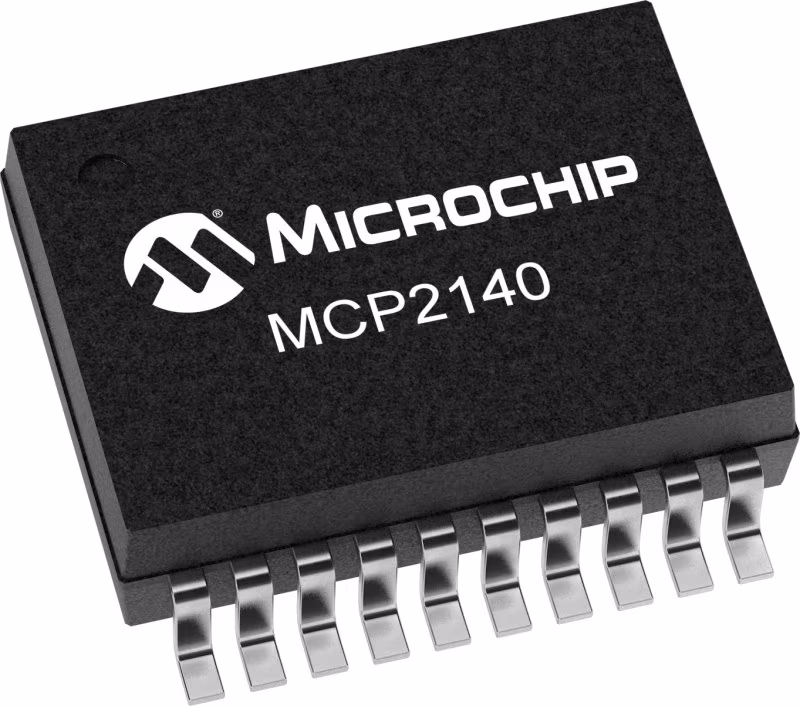

MCP2140是一款成本效益高、引脚数低（18引脚）、易于使用的设备，用于实现IrDA标准无线连接。MCP2140支持IrDA标准协议“堆栈”、位编码/解码和低成本的离散IR接收器电路。

串行和IR接口波特率固定为9600波特。串行接口和IR接口波特率取决于设备频率，但IrDA标准操作要求设备频率为7.3728MHz。

MCP2140将在发现阶段向主设备指定IR波特率。

特性

IrLAP
IrLMP
IAS
传输协议层
IrCOMM（9线“熟制”服务等级）
双向通信
CRC实施
9600波特的固定数据通信速率
轻松与行业标准UART和红外收发器对接
用于连接到数据通信设备（DCE）或数据终端设备（DTE）系统的UART接口
支持的传输/接收格式（位宽）：1.63µs
9.6 kbaud波特率
29字节数据缓冲区大小
9.6 kbaud波特率
64字节数据包大小
作为辅助设备运行
当不存在IR活性时<60µA（PHACT=L）

参数

类型	描述
Xmit/Rec Formats supported (µS)	1.63
Max. Baud Rate (baud)	9600
Operating Voltage Min. (V)	3
Operating Voltage Max. (V)	5.5
Title	Fixed Speed 9600 Baud IrDA Protocol Stack Controller
