说明

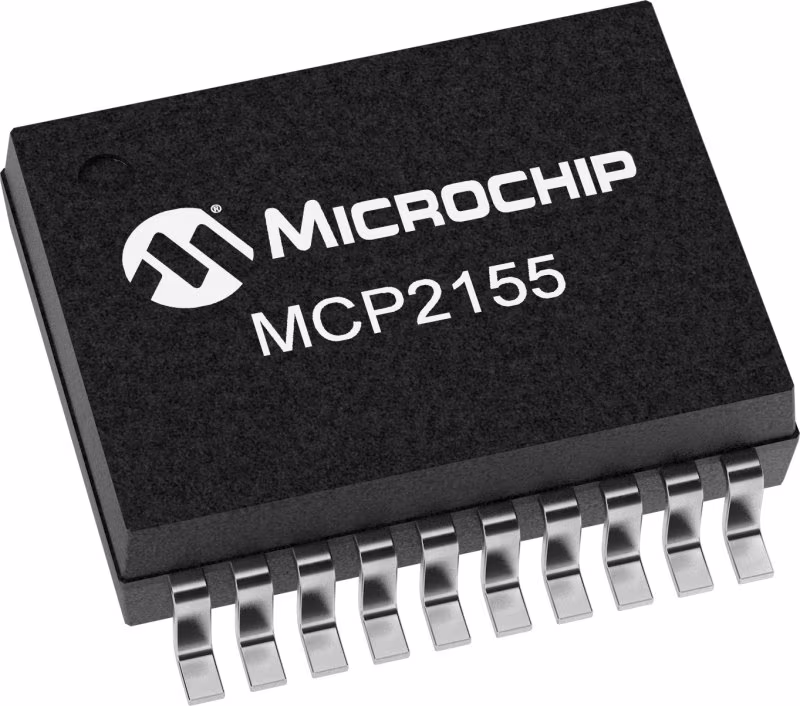

MCP2155是一款性价比高、引脚数低（18引脚）、易于使用的设备，用于实现IrDA标准无线连接。MCP2155处理IrDA标准协议栈加位编码/解码。MCP2155在数据通信设备（DCE）应用中运行，位于UART和红外光学收发器之间。

串行接口波特率是用户可选择的四个IrDA标准波特率之一，介于9600波特和115.2千波特（9600、19200、57600、115200）之间。IR波特率可由用户选择为9600波特和115.2千波特（960019200384000576001115200）之间的五个IrDA标准波特率之一。串行接口波特率由BAUD1:BAUD0引脚指定，而IR波特率由主机控制器指定。这意味着波特率不需要相同。

MCP2155对异步串行数据流进行编码，将每个数据位转换为相应的红外（IR）格式化脉冲。对接收到的IR脉冲进行解码，然后由协议处理程序状态机进行处理。然后，协议处理程序将以UART格式的串行数据向主机控制器发送适当的数据字节。

MCP2155支持“点对点”应用程序。这是一个主设备和一个辅助设备。MCP2155是一个辅助设备，不支持“多点”应用程序。

使用红外线发送数据需要一些硬件和使用专门的通信协议。IrDA标准规范详细描述了这些协议和硬件要求。MCP2155的编码/解码功能被设计为与IrDA标准的物理层组件兼容。标准的这一部分通常被称为“IrPHY”。

完整的IrDA标准规范可从IrDA网站（www.IrDA.org）下载。

特性

• IrLAP
• IrLMP
• IAS
• 传输协议层
• IrCOMM（9线“熟制”服务等级）
• 双向通信
• CRC实施
• 数据通信速率高达115.2 kbaud
• 轻松连接到行业标准UART和红外收发器
• 用于连接到数据通信设备（DCE）系统的UART接口
• 支持的传输/接收格式（位宽）：1.63µs
• 9.6千波特
• 19.2 kbaud
• 57.6千波特
• 115.2千波特
• 9.6千波特
• 19.2 kbaud
• 57.6千波特
• 115.2千波特
• 9.6千波特
• 19.2 kbaud
• 38.4千波特
• 57.6千波特
• 115.2千波特
• 64字节数据包大小
• 可编程设备ID字符串
• 作为辅助设备运行
