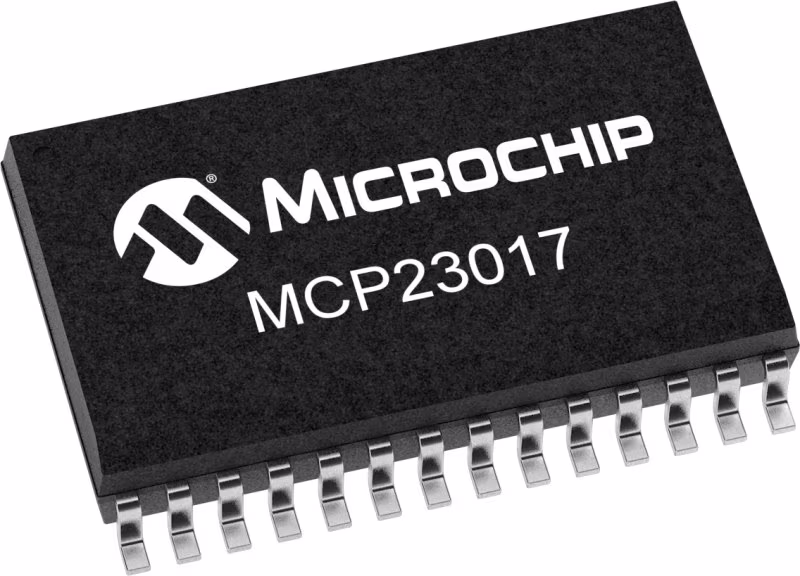

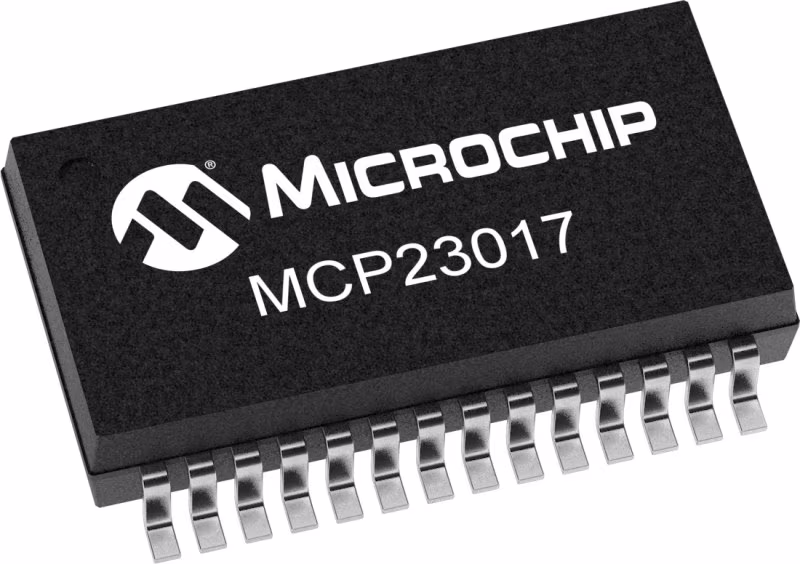

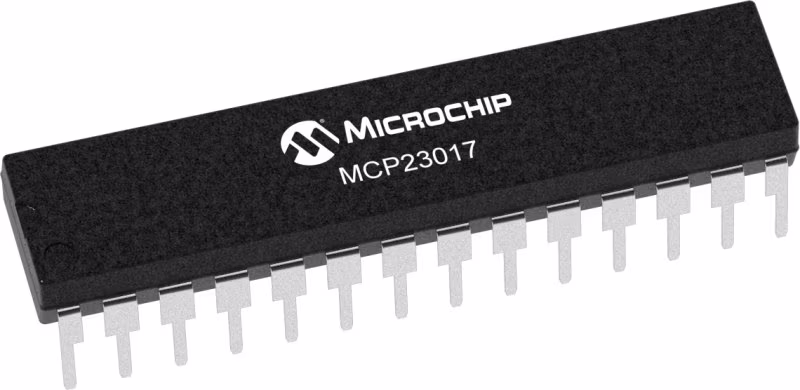

说明

MCP23017/MCP23S17（MCP23X17）设备系列提供16位通用并行I/OI2C总线或SPI应用程序的扩展。两个设备的区别仅在于串行接口：
•MCP23017âI2C接口
•MCP23S17âSPI接口
MCP23X17由多个8位配置组成用于输入、输出和极性选择的寄存器。这个系统主机可以启用I/O作为输入或通过写入I/O配置位（IODIRA/B）来输出。每个输入或输出的数据都保存在相应的输入或输出寄存器。的极性输入端口寄存器可以用极性反转反转寄存器。所有寄存器都可以由读取系统主机。

16位I/O端口在功能上由两个8位组成端口（PORTA和PORTB）。MCP23X17可以是配置为通过IOCON。银行。有两个中断引脚，INTA和INTB，可以与它们各自的端口相关联，或者可以逻辑上“或”运算在一起，以便两个引脚都将激活，如果任一端口都会导致中断。中断输出可以配置为激活在两个条件下（相互排斥）：
1.当任何输入状态与其不同时相应的输入端口寄存器状态。这是用于向系统主机指示输入状态已更改。
2.当输入状态与预先配置的寄存器值（DEFVAL寄存器）不同时。

中断捕获寄存器在中断的时间，从而保存条件导致了中断。上电复位（POR）将寄存器设置为默认值并初始化设备状态机。硬件地址引脚用于确定设备地址。

特性

• 带中断输出的16位输入/输出端口扩展器
• 一条总线上最多可级联8个设备
• 每个I/O的25毫安汇点/源容量
• 支持100kHz、400kHz和1.7MHz I2C™兼容模式
