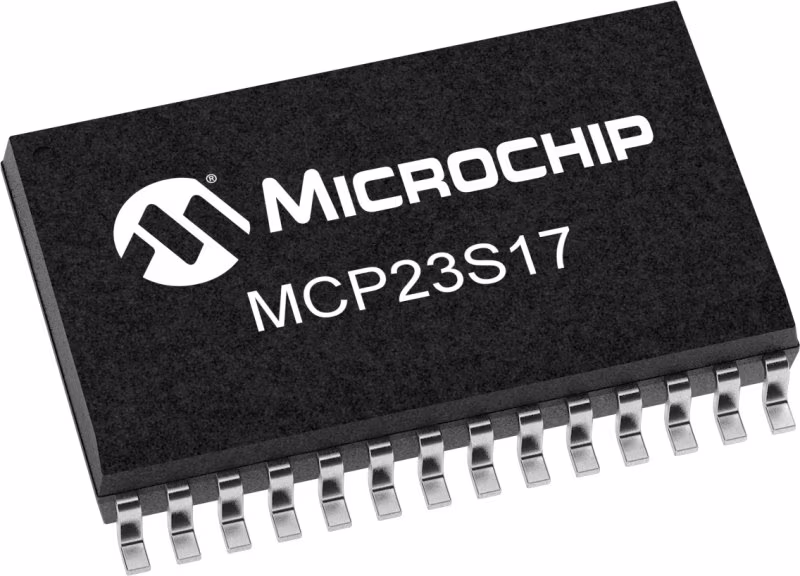

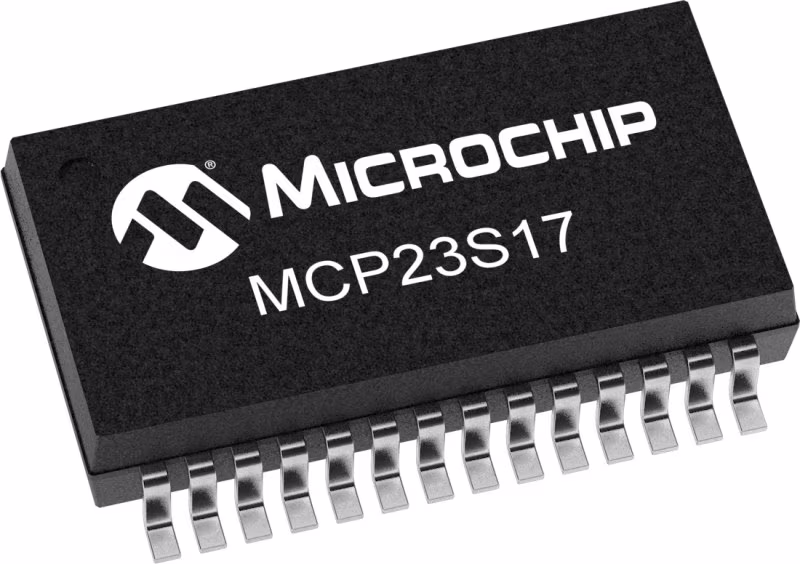

MCP23S17

正在供货

带串行接口的16位SPI I/O扩展器

Microchip微芯 MCP23S17 产品介绍

2026-04-14 0次

说明

MCP23017/MCP23S17（MCP23X17）设备系列为I2C总线或SPI应用程序提供16位通用并行I/O扩展。这两种设备的区别仅在于串行接口。
•MCP23017âI2C接口
•MCP23S17âSPI接口
MCP23X17由多个8位配置寄存器组成，用于输入、输出和极性选择。系统主机可以通过写入I/O配置位（IODIRA/B）来启用I/O作为输入或输出。每个输入或输出的数据都保存在相应的输入或输出寄存器中。输入端口寄存器的极性可以使用极性反转寄存器进行反转。系统主机可以读取所有寄存器。

特性

带中断输出的16位输入/输出端口扩展器
一条总线上最多可级联8个设备
每个I/O的25毫安汇点/源容量
支持高达10MHz的SPI™时钟速度

参数

类型	描述
Operating Voltage Min. (V)	1.8
Operating Voltage Max. (V)	5.5
Temp Range Min	-40
Temp. Range Max.	125
Title	16-bit I/O Port Expander
Max. Bus Frequency (kBits/s)	10000
