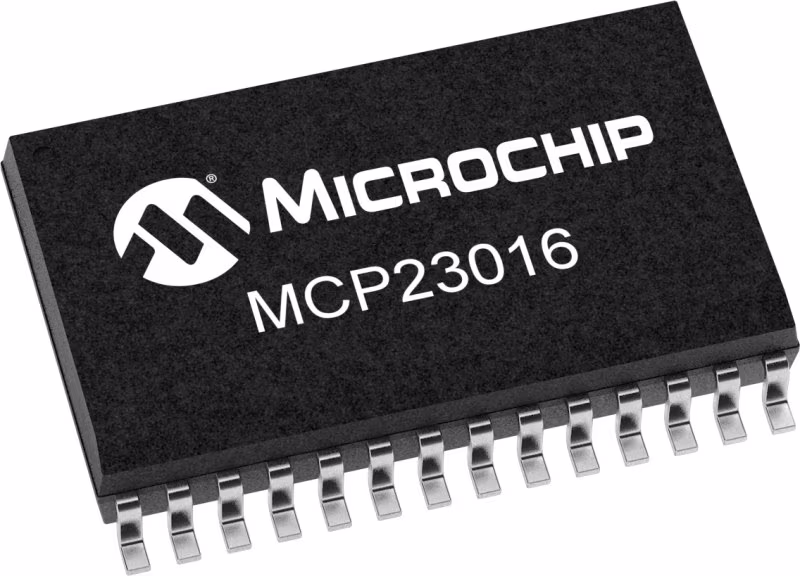

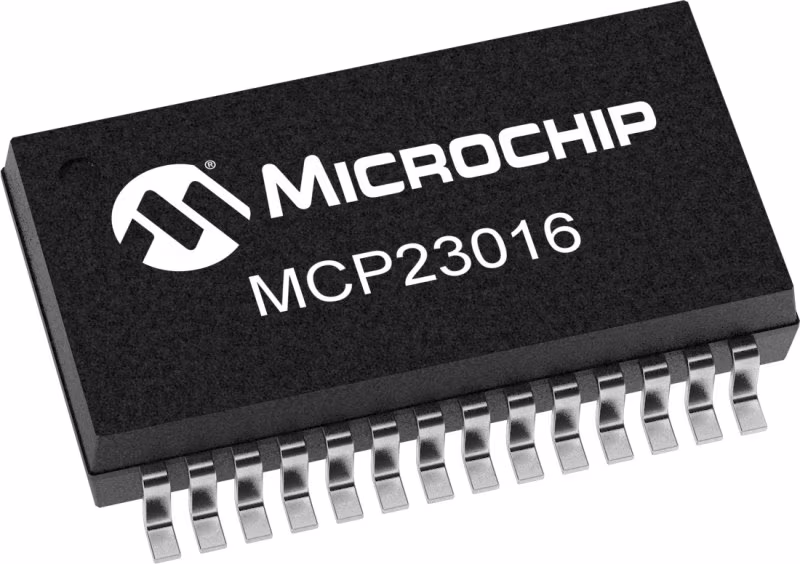

Microchip微芯 MCP23016 产品介绍

2026-04-14 0次

说明

MCP23016不建议用于新设计。请考虑改用MCP23017或MCP23018。

MCP23016设备为I提供16位通用并行I/O扩展^2.C™兼容总线应用程序。它包括高电流驱动能力、低电源电流和单独的I/O配置。当ACPI、电源开关、传感器、按钮、LED等需要额外的I/O时，I/O扩展器提供了一个简单的解决方案。

特性

带中断的16位I/O端口扩展器
3个硬件地址引脚允许用户在同一I2C/SMBus上使用多达8个这些设备
每个I/O的25mA源/汇容量
I2C和SMBus兼容接口（0至400kHz时钟频率）
与大多数处理器兼容的16个可编程双向I/O
输出可以直接驱动LED（源和汇电流25mA）
极性反转寄存器，用于配置输入端口数据的极性
内部通电复位（POR）
当输入改变状态时，开启漏极中断输出激活
低供电电流
在-40°C至+85°C的工业温度范围内指定

参数

类型	描述
Operating Voltage Min. (V)	2.0
Operating Voltage Max. (V)	5.5
Temp Range Min	-40
Temp. Range Max.	85
Title	16-bit I/O Port Expander
Max. Bus Frequency (kBits/s)	400
