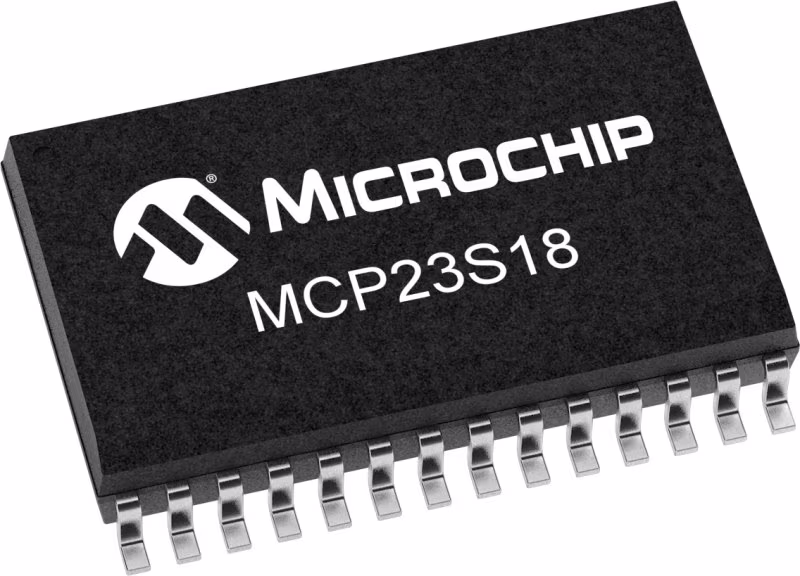

Microchip微芯 MCP23S18 产品介绍

2026-04-14 0次

说明

MCP23X18设备为I2C总线或SPI应用程序提供16位通用并行I/O扩展。这两种设备的区别仅在于串行接口。
•MCP23018-I2C接口
•MCP23S18-SPI接口
MCP23X18由多个8位配置寄存器组成，用于输入、输出和极性选择。系统主机可以通过写入I/O配置位来启用I/O作为输入或输出。每个输入或输出的数据都保存在相应的输入或输出寄存器中。输入端口寄存器的极性可以用极性反转寄存器反转。系统主机可以读取所有寄存器。

特性

16位远程双向I/O端口
开漏输出：
5.5V耐受
25 mA水槽
400 mA总电流输出
低至1µA的低待机电流
高达3.4MHz的高速I2C™接口
单个硬件地址引脚：电压输入允许总线上最多八个设备
可配置中断输出引脚：可配置为高电平、低电平或漏极开路
低待机电流：1µA（典型值）

参数

类型	描述
Operating Voltage Min. (V)	1.8
Operating Voltage Max. (V)	5.5
Temp Range Min	-40
Temp. Range Max.	125
Title	16-bit I/O Port Expander
Max. Bus Frequency (kBits/s)	10000
