说明

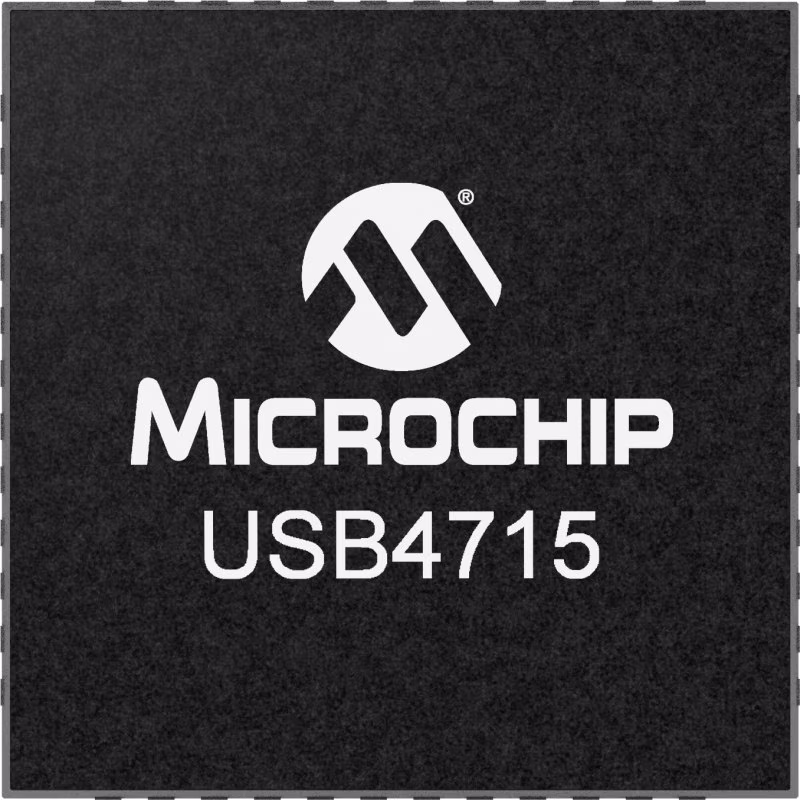

Microchip USB4715是一款低功耗、OEM可配置、MTT（多事务转换器）USB 2.0集线器控制器，具有4个下游端口和嵌入式USB应用程序的高级功能。高级功能包括所有下游端口上的FlexConnect功能、IO桥接和嵌入式32位微型控制器。USB4715符合USB 2.0规范，并通过了AEC-Q100的3级测试。它在商业、工业和汽车温度范围内提供。

Microchip的FlexConnect技术允许在上游主机端口和任何下游设备端口之间轻松进行端口反转或“角色交换”。这种独特的功能允许将软件和应用程序的智能手机生态系统连接到汽车信息娱乐系统，以及启用主机可以在众多USB主机之间切换的系统，以提高子系统的控制和性能。

先进的IO桥接允许将连接扩展到GPIO、I2C、SPI、UART和I2S，从而使USB智能集线器成为系统连接和控制的中心。IO桥接和嵌入式32位微控制器的组合使USB集线器能够为USB电源传输（PD）解决方案提供关键功能，其中执行PD的微控制器与端口控制器、端口电源设备和电源芯片进行接口连接。

USB4715专门针对嵌入式系统进行了优化，在嵌入式系统中，高性能和最小的BOM成本是关键的设计要求。待机模式功率已降至最低，参考时钟输入可以与客户的特定应用程序相匹配。USB-IF电池充电器规范（修订版1.2）在上下游端口以及苹果和中国配置文件上都受支持。此外，USB端口上所需的所有电阻器都集成到集线器中，包括D+和Dâ引脚上的所有串联终端和上拉/下拉电阻器

• DCP：专用充电端口（无数据的电源块）
• CDP：充电下行端口（1.5A，带数据）
• SDP：标准下游端口（0.5A带数据）
• 还支持自定义配置文件

USB4715是下一代USB4604，它在所有端口上提供FlexConnect、高级IO桥接和强大的32位微控制器，能够支持USB电源传输解决方案。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。 MicroCHECK设计审查服务受Microchip项目条款和条件的约束，并且需要myMicrochip帐户。

特性

•具有4个下游端口的集线器控制器IC

•USB-IF电池充电器1.2版支持上下游端口（DCP、CDP、SDP）

•支持Apple®设备的电池充电

•所有下游端口上的FlexConnect可与上游端口交换，允许主设备控制集线器上的其他设备

•USB到I2C™/SPI桥接端点支持

•支持USB链路电源管理（LPM）

•SUSPEND引脚，用于向主机发出远程唤醒指示

•供应商特定消息（VSM）支持

•通过OTP或SMBus从端口提供增强的OEM配置选项

•3.3V电源电压

应用：
• 媒体中心
• 信息娱乐主机
• 分解-方框
• GPS系统
• 信息娱乐系统
• 先进的仪器和控制
• 液晶显示器
• 多功能USB外设
• PC主板
• 移动PC对接
• 嵌入式汽车系统
