说明

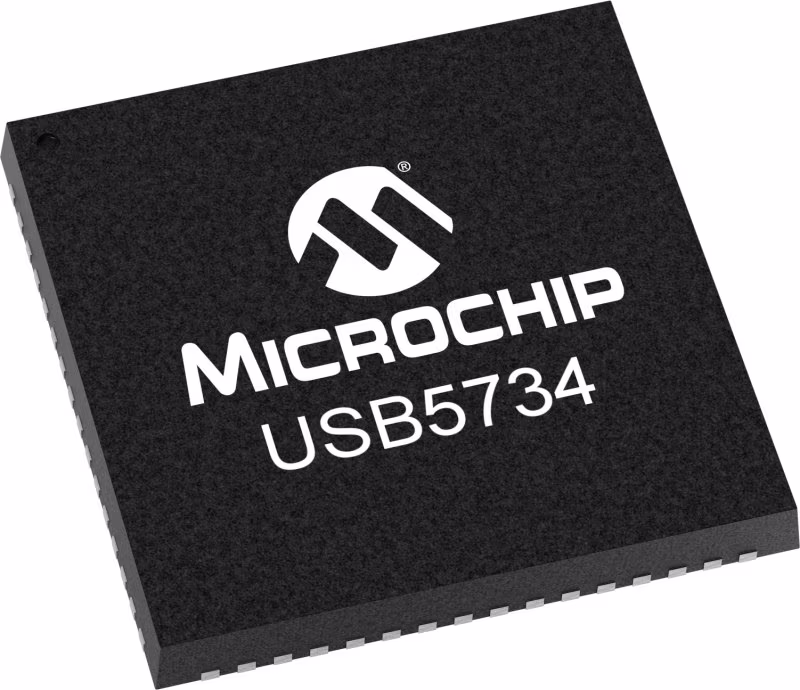

Microchip的USB5734 SmartHub™IC是一款4端口、超高速（SS）/高速（HS）、低功耗、可配置且完全符合USB3.2 Gen 1规范的IC。USB5734还支持全速（FS）和低速（LS）USB信号，完全覆盖所有定义的USB操作速度。新的SuperSpeed集线器与USB2.0控制器并行运行，因此5 Gbps SuperSpeed数据传输不会受到较慢USB2.0流量的影响。

SmartHub IC被定义为集成系统级功能的USB集线器，通常与单独的MCU或处理器相关。Microchip的USB5734智能集线器能够与USB之外的其他外围设备进行通信。这种I/O桥接功能允许主机通过I/O无缝连接到外围设备²C、 SPI、GPIO或USB上的UART。Microchip的智能集线器还使下游设备能够通过交换角色并成为主机端口来控制主机系统。如果需要，智能集线器还可以在两个不同的主机之间切换。这种改变角色的技术被称为FlexConnect，可以通过硬件或软件命令启动。

SmartHub IC还支持外部端口和GPIO引脚的自定义配置。MPLAB Connect Configurator是Microchip的专有软件实用程序，可用于对片上一次性可编程（OTP）ROM进行编程，该ROM存储所需的寄存器设置，以确保在通电时达到所需的启动配置。所有LED、GPIO和端口控制信号引脚都处于固件控制之下，从而实现最大的操作灵活性。然而，为了更简单，USB5734可以通过一系列外部低成本电阻器自举进行配置。USB5734上提供了一些引导引脚，以实现GPIO和下游端口的标准配置。无需OTP编程。

为了进行更多的定制，USB5734固件可以通过外部SPI FLASH进行修改、存储和执行。SST25VF010A 60MHZ已经过测试，可以直接使用USB5734。请联系您当地的销售人员，进一步讨论此定制选项解决方案。

下载的免费副本MPLAB Connect Configurator™全国妇女组织

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 四个下游USB3.2 Gen1/2.0端口

•支持I/O桥接和FlexConnect的集成集线器功能控制器（HFC）

• I/O桥接：USB到I²C/UART/SPI/GPIO桥接端点支持

•FlexConnect：主机端口交换和切换到下游设备

• 电池充电：USB-IF 1.2版支持下游端口（DCP、CDP、SDP）。2500毫安高速充电的同时数据传输。允许从关闭电源的移动平台充电。

•端口配置带：端口设置的预定义配置−电池充电、不可拆卸、禁用

• 混合模式−包括I²C、 FlexConnect和通用FlexConnect

•FlexConnect模式-通过h/w和s/w控制启用FlexConnect

• 端口速度模式-使用LED区分全速、高速和超高速

•端口BC模式-使用LED区分BC1.2和标准USB充电

• UART模式−提供必要的信号以支持DB9 UART接口

•MPLAB Connect Configurator™-通过一次性可编程（OTP）（8Kbit）或外部SPI ROM启用增强OEM配置选项的工具。包括生产线编程工具和现场更新功能。

• USB链路电源管理（LPM）支持

•IETF RFC 4122兼容128位UUID

• 与Microsoft兼容^®窗户^®和其他主要操作系统

•64引脚（9 x 9 mm）SQFN无铅、符合RoHS标准的封装

• 工业级温度支持（-40°C至+85°C）
