说明

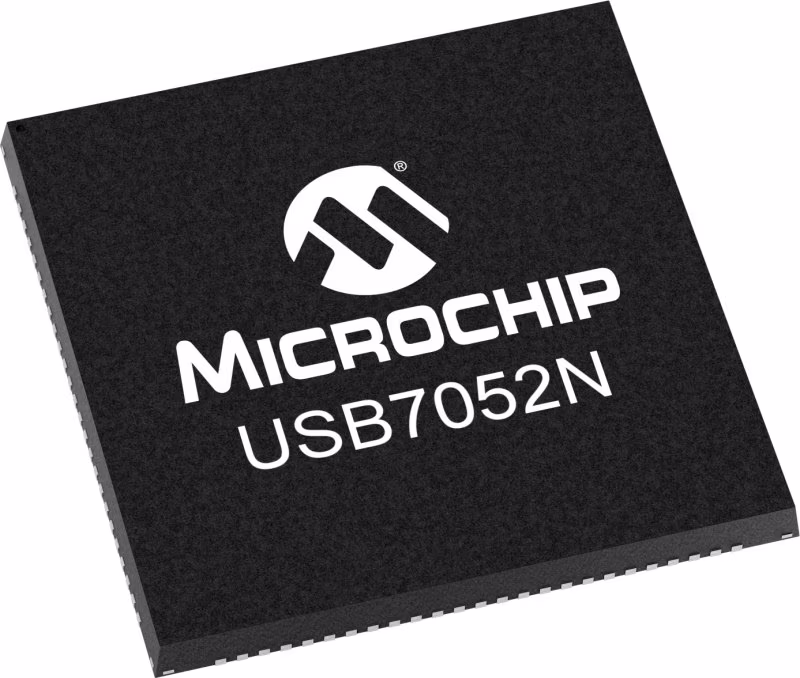

Microchip USB7052N SmartHub™IC是一款低功耗、OEM可配置的USB3.2 Gen 1集线器控制器，具有4个下游端口和嵌入式USB应用程序的高级功能。USB7052N完全符合通用串行总线3.2版规范和USB2.0链路电源管理附录。USB7052N在所有启用的下行端口上支持5 Gbps超高速（SS）、480 Mbps高速（HS）、12 Mbps全速（FS）和1.5 Mbps低速（LS）USB下行设备。

SmartHub IC被定义为集成系统级功能的USB集线器，通常与单独的MCU或处理器相关。USB7052N SmartHub IC能够与USB之外的其他外围设备进行通信。这种I/O桥接功能允许主机通过I/O无缝连接到外围设备²C、 USB上的SPI或GPIO。USB7052N还使下游设备能够通过交换角色并成为主机端口来控制主机系统。如果需要，USB7052N还可以在两个不同的主机之间切换。这种改变角色的技术被称为FlexConnect，可以通过硬件或软件命令启动。

USB7052N支持两个下行端口上的本机Type-C连接。集线器包括内部Type-C CC引脚逻辑和内部USB 3.2 Gen 1多路复用器，以支持两种Type-C插入方向。USB7052N支持下游额外的2个A类端口-1个USB3.2 Gen1和1个USB2.0。集线器还通过专用USB2.0集线器控制器支持传统USB速度（HS/FS/LS），该控制器是六代Microchip集线器功能控制器设计和经验的结晶，具有经验证的可靠性、互操作性和设备兼容性。SuperSpeed集线器控制器与USB2.0控制器并行运行，使5 Gbps SS数据传输与USB 2.0流量较慢导致的瓶颈脱钩。

USB7052N支持下游电池充电和集成电池充电器检测电路，支持USB-IF电池充电（BC1.2）检测方法和大多数苹果^®设备。USB7052N提供电池充电握手，并支持以下USB-IF BC1.2充电配置文件：

•DCP：专用充电端口（无数据的电源块）

•CDP：充电下行端口（1.5A，带数据）

•SDP：标准下游端口（0.5A带数据）

•通过SPI EEPROM或OTP加载的自定义配置文件

MPLAB^®Connect Configurator是Microchip的专有软件实用程序，可用于为USB7052N编程片上一次性可编程（OTP）ROM，该ROM存储所需的寄存器设置，以确保在通电时达到所需的启动配置。所有LED、GPIO和端口控制信号引脚都处于固件控制之下，从而实现最大的操作灵活性。然而，为了更简单，USB7052N可以通过一系列外部低成本电阻器自举进行配置。USB7052N上提供了一些引导引脚，以实现GPIO和下游端口的标准配置。无需OTP编程。

与USB7050/51/52/56不同，USB7052N应用程序不需要由Microchip支持工程师开发的特定应用程序固件。USB7052N中不包含本机PD固件。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 四个下游USB3.2 Gen1/2.0端口

•上游端口支持传统USB Type-B

• 2个原生USB Type-C和2个原生Type-A支持下行端口

•支持I/O桥接和FlexConnect的集成集线器功能控制器（HFC）

• I/O桥接：主机与外部外围设备USB到I的通信²C/SPI/GPIO桥接端点支持

•FlexConnect：主机端口交换和切换到下游设备根据命令可逆的上游和下游角色

• 电池充电−USB-IF版本1.2支持下游端口（DCP、CDP、SDP），包括传统的Apple^®iOS、中国充电和许多其他

•与Microsoft兼容^®Windows^®、Apple OS X和Linux集线器驱动程序

• 可提供100引脚（12mm x 12mm）VQFN RoHS兼容封装

•工业级温度支持（-40°C至+85°C）
