说明

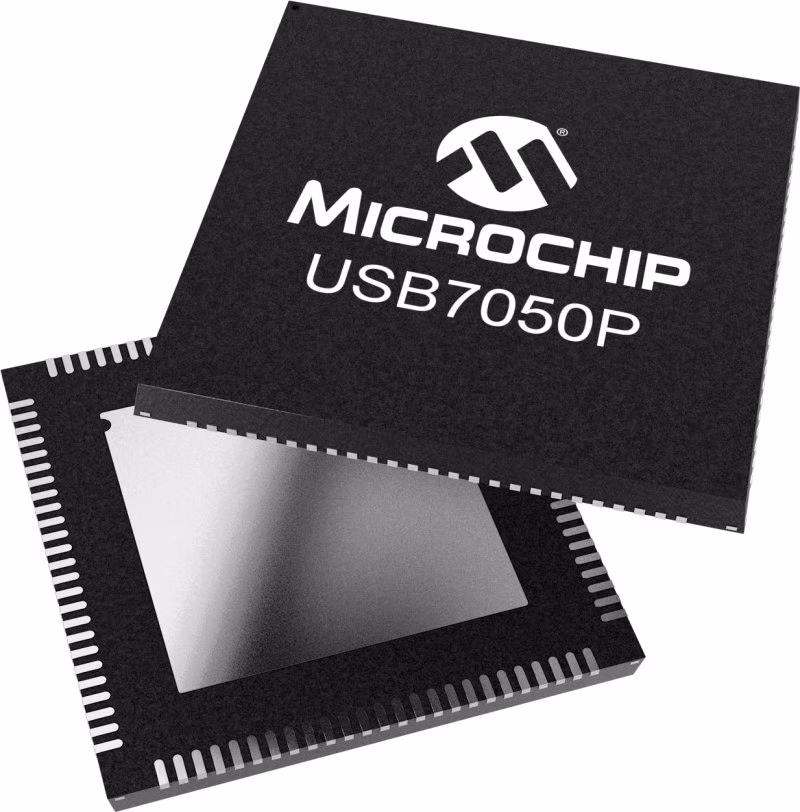

Microchip USB7050P SmartHub^™IC是一款低功耗、OEM可配置的USB 3.2 Gen 1集线器控制器，具有4个下游端口和嵌入式USB应用程序的高级功能。USB7050P完全符合通用串行总线3.2版规范和USB 2.0链路电源管理附录，在所有启用的下游端口上支持5 Gbps超高速（SS）、480 Mbps高速（HS）、12 Mbps全速（FS）和1.5 Mbps低速（LS）USB下游设备。

USB7050P已配置为支持第三方USB电源传输，上游和两个下游USB Type-C端口的电源最高可达100W。所有USB7050P USB Type-C端口均包含内部USB 3.2 Gen 1多路复用器；不需要外部多路复用器来支持Type-C。USB7050P经USB-IF认证为USB3.2 Gen1集线器（TID）。

针对PD（电源传输）应用，USB7050P为开发人员提供对内部USB Type-C™MUX的控制访问。

SmartHub IC被定义为集成系统级功能的USB集线器，通常与单独的MCU或处理器相关。与USB70xx系列的其他产品一样，USB7050P SmartHub IC能够与USB之外的其他外围设备进行通信。这种功能被称为“I/O桥接”，允许主机通过USB上的I2C、SPI或GPIO无缝连接到外围设备。USB7050P还可以使下游设备通过交换角色并成为集线器的主机端口来控制USB下游端口。如果需要，USB7050P还可以在两个不同的主机之间切换。这种被称为FlexConnect的角色转换技术可以通过硬件或软件命令启动。

USB7050P还通过专用USB 2.0集线器控制器支持传统USB速度（HS/FS/LS），该控制器是六代Microchip集线器功能控制器设计和经验的结晶，具有经验证的可靠性、互操作性和设备兼容性。SuperSpeed集线器控制器与USB 2.0控制器并行运行，使5 Gbps SS数据传输与USB 2.0流量较慢导致的瓶颈脱钩。

USB7050P支持下游电池充电和集成电池充电器检测电路，支持USB-IF电池充电（BC1.2）检测方法和大多数苹果^®设备。USB7050P提供电池充电握手，并支持以下USB-IF BC1.2充电配置文件：

• DCP：专用充电端口（无数据的电源块）
• CDP：充电下行端口（1.5A，带数据）
• SDP：标准下游端口（0.5A带数据）
• 通过SPI EEPROM或OTP加载的自定义配置文件

MPLAB^®Connect Configurator是Microchip的专有软件实用程序，可用于为USB7050P编程片上一次性可编程（OTP）ROM，该ROM存储所需的寄存器设置，以确保在通电时达到所需的启动配置。所有LED、GPIO和端口控制信号引脚均受固件控制，从而实现最大的操作灵活性。然而，为了更简单，USB7050P可以通过一系列外部低成本电阻器自举进行配置。少数引导引脚可用于GPIO和下游端口的标准配置。无需OTP编程。

USB7050P还通过了AEC-Q100认证，支持比USB2.0要求更高数据速率的传统数据传输应用程序，以及CarPlay和CarLife等多主机应用程序，使手机的图形用户界面能够显示在车内的车辆屏幕上。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 四个下游USB3.2 Gen2/2.0端口

•上行端口上的USB Type-C第三方PD支持（100W）

• USB Type-C第三方PD支持两个下行端口（100W/100W）

•支持I/O桥接和FlexConnect的集成集线器功能控制器（HFC）

• I/O桥接：主机与外部外围设备的通信USB到I2C/SPI/GPIO桥接端点支持

•FlexConnect：主机端口交换和切换到下游设备根据命令可逆的上游和下游角色

• 电池充电−USB-IF版本1.2支持下游端口（DCP、CDP、SDP），包括传统的Apple

•与Microsoft Windows、Apple OS X和Linux集线器驱动程序兼容

• 可提供100引脚（12mm x 12mm）VQFN RoHS兼容封装

•工业级温度支持（-40°C至+85°C）
