说明

Microchip的USB5826 SmartHub是一款6端口、超高速（SS）、低功耗、可配置的USB3.2 Gen1集线器，完全符合USB-IF的USB 3.2 Gen1规范。USB5826还支持高速（HS）、全速（FS）和低速（LS）USB信号，完全覆盖所有定义的USB操作速度。新的SuperSpeed集线器与USB 2.0控制器并行运行，因此5 Gbps SuperSpeed数据传输不会受到较慢的USB 2.0流量的影响。

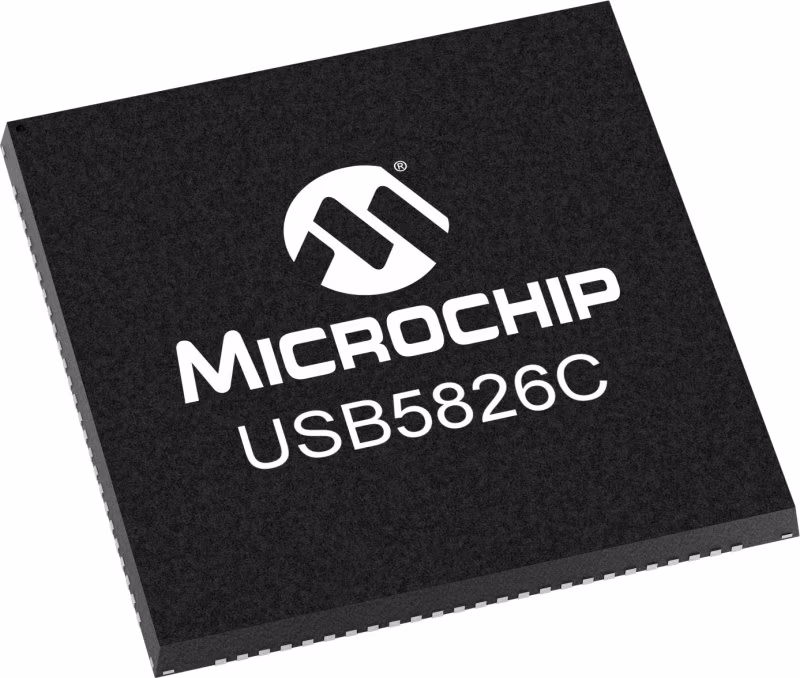

这个“C”版本包含最新的硅。所有新的USB5826设计都应该转移到这个新的“C”版本。

Microchip SmartHub被定义为集成系统级功能的USB集线器，通常与单独的MCU或处理器相关。USB5826 SmartHub可实现与USB以外的其他外围设备的通信。USB5826的I/O桥接功能允许主机通过I/O无缝连接到外围设备²C、 USB上的SPI或GPIO。USB5826还使下游设备能够通过交换角色并成为主机端口来控制主机系统。如果需要，基于USB5816的系统还可以在两个不同的主机之间切换。这种改变角色的技术被称为FlexConnect，可以通过硬件或软件命令启动。

USB Type-C连接器和电源传输等新技术正在改变USB的格局。USB5826旨在简化最新的USB集线器设计，内置公告牌支持，让您可以选择将此功能从电源输送控制器卸载到集线器上。此外，集线器可以通过PortSpliting扩展到六个端口之外，这允许嵌入式应用程序仅使用内部USB连接所需的接口。

MPLAB^®Connect Configurator是Microchip的专有软件实用程序，可用于对USB5826的片上一次性可编程（OTP）ROM进行编程，该ROM存储所需的寄存器设置，以确保在通电时达到所需的启动配置。所有LED、GPIO和端口控制信号引脚都处于固件控制之下，从而实现最大的操作灵活性。然而，为了更简单，USB5826可以通过一系列外部低成本电阻器自举进行配置。USB5826上提供了一些引导引脚，以实现GPIO和下游端口的标准配置。无需OTP编程。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 六个下游USB3.2 Gen1/2.0端口，支持两个USB Type C

•支持I/O桥接和FlexConnect的集成集线器功能控制器（HFC）

• USB到I²C/SPI/GPIO桥接端点支持

•可反转的上游和下游端口1的命令角色

• 支持Power Delivery通知的集成公告牌类设备

•端口拆分-USB下游端口可以拆分，用于使用嵌入式USB3设备与USB2.0设备并行的自定义应用程序

• 电池充电-USB-IF版本1.2支持下游端口（DCP、CDP、SDP），包括传统的苹果^®iOS、中国充电和许多其他

•端口配置带-端口设置的预定义配置-电池充电端口、不可移动端口、禁用端口

• USB链路电源管理（LPM）支持

•IETF RFC 4122兼容128位UUID

• 与Microsoft兼容^®Windows^®、Apple OS X和Linux集线器驱动程序

•可提供100引脚（12mm x 12mm）VQFN RoHS兼容封装

• 工业级温度支持（-40°C至+85°C）
