说明

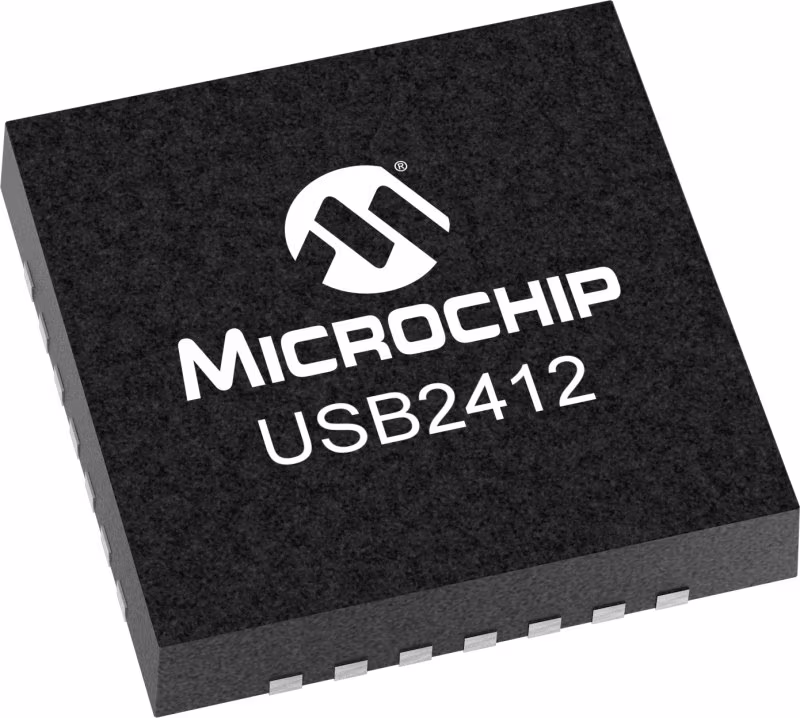

USB2412是一款低功耗、单事务转换器（STT）USB 2.0集线器控制器IC，具有两个用于嵌入式USB应用程序的下游端口。USB2412支持所有启用的下游端口上的低速、全速和高速（如果作为高速USB集线器操作）下游设备。USB2412专为低功耗、占地面积小、面向移动的应用而设计，是一种成本效益高的USB端口扩展解决方案，只需最少的材料和配置选项。USB2412支持0°C至70°C的标准商业工作温度范围，设计用于满足所有引脚高达4KV的ESD保护。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•超低功耗、占地面积小的集线器控制器IC，带两个USB 2.0下行端口

•完全符合USB 2.0规范

•节省空间的28引脚QFN封装非常适合移动和消费类应用

•完全集成的USB终端和上拉/下拉电阻器

•支持单个外部3.3 V电源；内部调节器提供1.2 V内部核心电压

•片上24 MHz晶体驱动器

•4千伏HBM JESD22-A114F ESD保护（有电源和无电源）

•包含内置默认配置；不需要外部配置选项或组件

•下游端口可配置为不可移动端口

•支持每个端口的复合设备

•针对最小材料清单和低成本设计进行了优化

•28引脚QFN（5x5 mm）RoHS兼容封装

•支持0°C至+70°C的标准商业温度范围

应用：
• 3G/4G/有线/DSL调制解调器
• 液晶显示器/电视
• 多功能打印机
• 机顶盒
• DVD/CD-ROM/DVR
• HDD机柜
• 键盘
• 电脑切换器
• 服务器前面板
• 销售点（POS）系统
