说明

Microchip的USB251x是一系列通用、经济高效的USB 2.0集线器控制器。USB251x系列利用Microchip的创新MultiTRAK技术，在混合速度USB环境中提供业界领先的数据吞吐量，专为需要低功耗和小占地面积而又不影响性能的应用而设计。

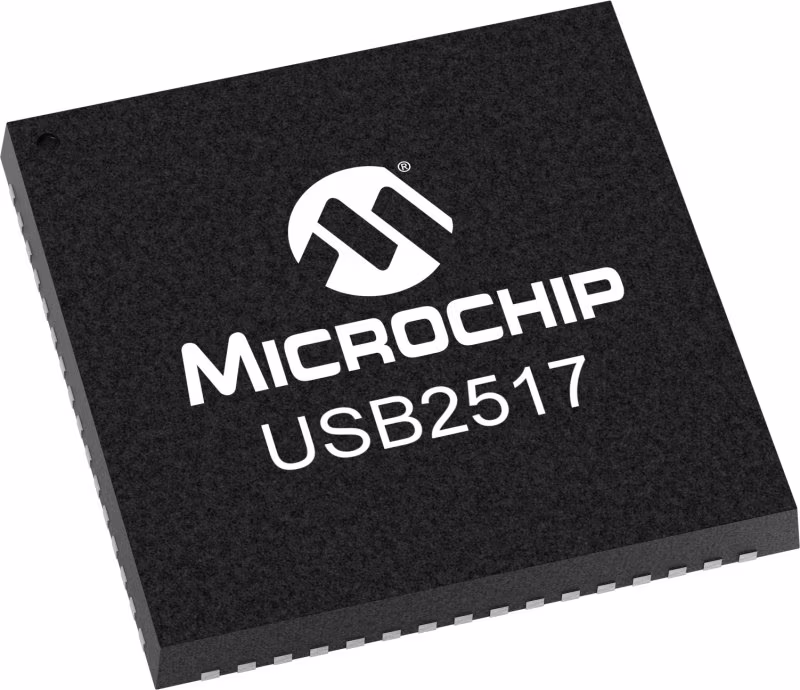

USB251x系列的所有成员都有节省空间的封装，非常适合消费者和移动应用。2/3/4端口集线器控制器之间共享的通用36引脚封装尺寸仅为6x6mm，为空间受限的设计提供了超小的占地面积，同时允许从两个端口扩展到四个端口。7端口USB2517采用节省空间的9x9mm 64引脚封装。

超过30种可编程功能，包括Microchip独特的PortMap、PortSwap、TrueSpeed和PHYBoost，旨在帮助系统设计师简化PCB布局并优化材料成本。对于需要扩展工作温度范围的应用，USB251x i-temp系列旨在满足-40°C至85°C的工业温度要求。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 高性能、低功耗、占地面积小的集线器控制器IC，具有2、3、4或7个下游端口（由零件号中的“x”表示）

•完全符合USB 2.0规范

• 通过单个串行I提供增强的OEM配置选项²C^®EEPROM或SMBus从端口

•MultiTRAK-高性能多事务转换器，每个端口提供一个事务转换器

• PortMap-灵活的端口映射和禁用排序

•PortSwap-可编程USB差分对引脚位置通过将USB信号线直接对准连接器简化PCB设计

• PHYBoost-可编程USB信号驱动强度，用于使用4级驱动强度分辨率恢复信号完整性

•全功率管理，对每个下游端口进行单独或联合功率控制

• 完全集成的USB终端和上拉/下拉电阻器

•支持单个外部3.3 V电源；内部调节器提供1.8 V内部核心电压

• 板载24 MHz晶体驱动器、陶瓷谐振器或外部24/48 MHz时钟输入

•可自定义的供应商ID、产品ID和设备ID

• 4千伏HBM JESD22-A114F ESD保护（有电源和无电源）

•支持自供电或总线供电操作

• 36针QFN（6x6 mm）

•48针QFN（7x7 mm）

• 64针QFN（9x9毫米）

•USB251xi产品支持-40°C至+85°C的工业温度范围

应用：
• 移动PC扩展底座
• 液晶显示器/电视
• PC主板
• 游戏控制台
• 多功能打印机
• 电缆/DSL调制解调器
• 机顶盒
• DVD/CD-ROM/DVR
• HDD机柜
• 键盘
• 电脑切换器
• 服务器前面板
• 销售点（POS）系统
• IP电话
• 汽车/家用音响系统
• 工业的
