说明

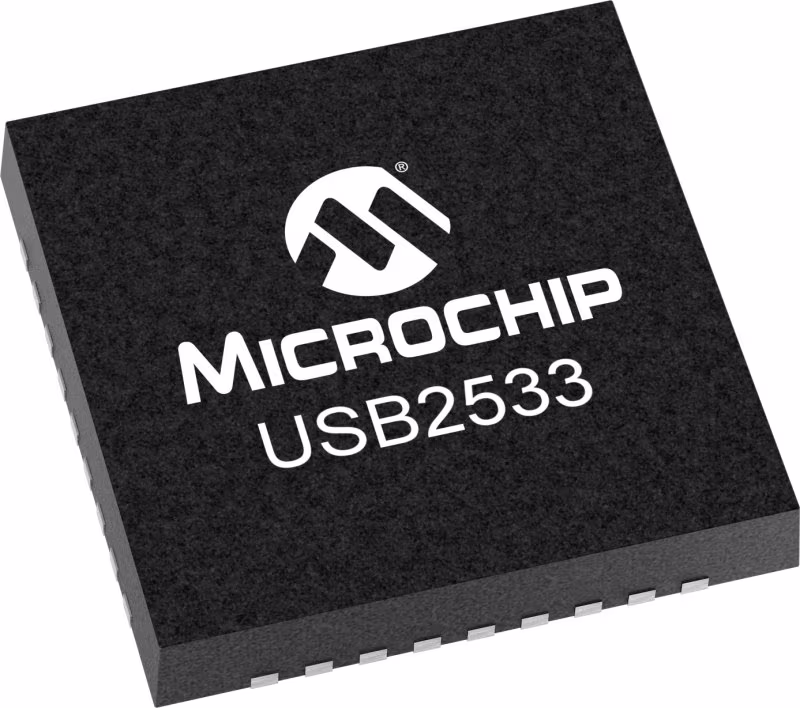

Microchip USB2533是一款低功耗、OEM可配置的MTT（多事务转换器）USB 2.0集线器控制器，具有3个下游端口和嵌入式USB应用程序的高级功能。USB2533完全符合USB 2.0规范、USB 2.0链路电源管理附录，并将作为全速集线器或全速/高速集线器连接到上游端口。三端口集线器支持所有启用的下游端口上的低速、全速和高速（如果作为高速集线器运行）下游设备。

USB2533专门针对嵌入式系统进行了优化，在嵌入式系统中，高性能和最小的BOM成本是关键的设计要求。待机模式功率已降至最低，参考时钟输入可以与客户的特定应用程序相匹配。此外，USB端口上所需的所有电阻器都集成到集线器中，包括D+和Dâ引脚上的所有串联终端和上拉/下拉电阻器。

USB2533支持上游电池充电器检测和下游电池充电。USB2533集成电池充电器检测电路支持USB-IF电池充电（BC1.2）检测方法和大多数苹果^®设备。这些电路用于检测USB充电器的附件和类型，并提供中断输出，以指示可以通过串行接口从设备的状态寄存器读取充电器信息。USB2533提供电池充电握手，并支持以下USB-IF BC1.2充电配置文件：

• DCP：专用充电端口（无数据的电源块）
• CDP：充电下行端口（1.5A，带数据）
• SDP：标准下游端口（0.5A带数据）
• 通过SMBus或OTP加载的自定义配置文件

USB2533提供了一个额外的USB端点，专门用作USB到I²C接口，允许通过USB接口监控、控制或配置外部电路或设备。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 具有3个下游端口的集线器控制器IC

•USB-IF电池充电器1.2版支持上下游端口（DCP、CDP、SDP）

• Apple的电池充电支持^®设备

•FlexConnect：下游端口1能够与上游端口交换，允许具有主机功能的设备控制集线器上的其他设备

• USB到I²C™桥接端点支持

•支持USB链路电源管理（LPM）

• SUSPEND引脚，用于向主机发出远程唤醒指示

•供应商特定消息（VSM）支持

• 通过单个串行I提供增强的OEM配置选项²C EEPROM、OTP或SMBus从端口

•36针（6x6mm）SQFN，符合RoHS标准的封装

• 与USB2513B兼容的封装

应用：
• 液晶显示器和电视
• 多功能USB外设
• PC主板
• 机顶盒、DVD播放器、DVR/PVR
• 打印机和扫描仪
• PC媒体驱动器托架
• 便携式集线器盒
• 移动PC对接
• 嵌入式系统
