说明

随着便携式设备不断增加更多功能，系统架构变得更加复杂，有必要拥有多个USB端口来管理与内部和外部外围设备的通信。Microchip的低功耗USB3503提供三个下游端口，专门为需要多个USB端口的便携式嵌入式应用程序设计。USB3503通过HSIC连接到上游端口，并在所有启用的下游端口上支持低速、全速和高速下游设备。封装尺寸被最小化，以节省宝贵的PCB空间，使该设备非常适合便携式电池供电的嵌入式系统，在这些系统中，功耗、降低的BOM成本和电池充电器（BC）检测能力是关键的设计要求。

USB3503是业界首款基于HSIC的USB 2.0集线器控制器，专为智能手机、平板电脑和电子阅读器等便携式消费电子产品设计。USB3503旨在提供便携式产品设计师所需的低功耗和超小占地面积，还提供了经过多代Microchip USB 2.0集线器控制器产品验证的强大USB性能。

USB3503将最新的USB-IF电池充电1.1规范与Microchip的RapidCharge Anywhere™功能集成在一起，大大缩短了电池充电所需的时间，同时其灵活的电源调节器有助于电池供电设备的简单设计。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 集成USB 2.0兼容的3端口集线器

•HSIC上游端口

• 先进的省电功能，包括1个备用电流

•USB-IF BC 1.1检测

• 支持全速和低速连接的单TT或多TT配置

•通过串行I提供增强的配置选项²C从端口

• 串行I时的内部默认配置选项²C主机不可用

•集成了专有的微芯片技术：MultiTRAK™、PortMap、PortSwap、PHYBoost、VariSense™和flexPWR^®

• 外部12、19.2、24、25、26、27、38.4或52MHz时钟输入

•用于单电源操作的内部3.3V和1.2V电压调节器

•USB端口ESD保护（DP/DM）高达±15kV（IEC 61000-4-2）

•商用（0°C至70°C）和工业（-40°C至85°C）温度范围选项

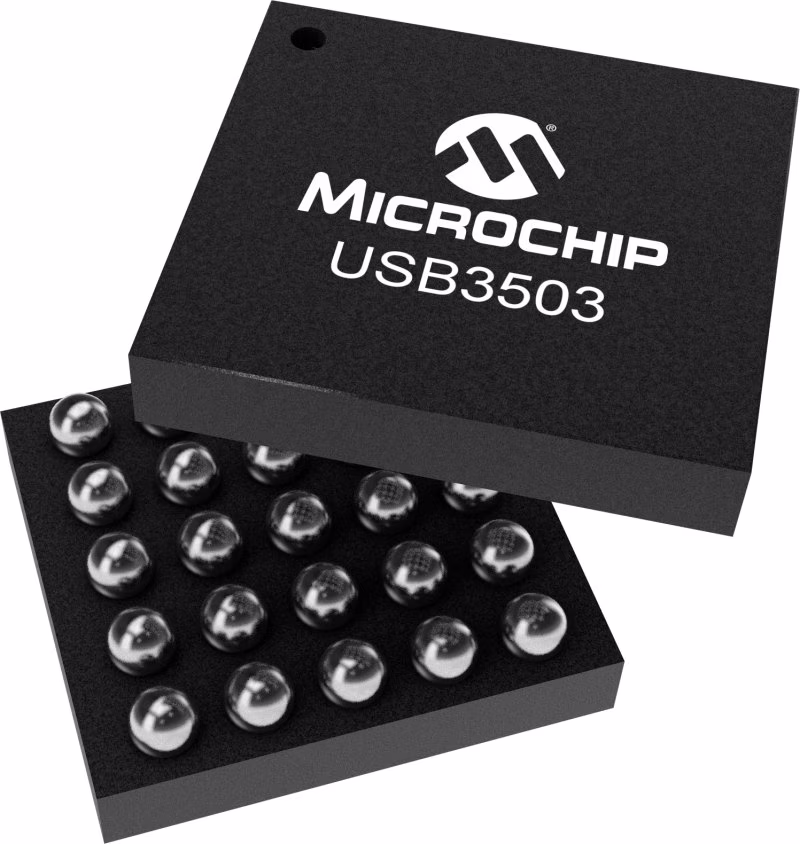

•25球WLCSP，（1.97mm x 1.97mm）-0.4mm球间距符合RoHS标准的封装

•32针SQFN（5.0 mm x 5.0 mm）封装

应用：
• 移动电话
• 平板电脑
• 超移动PC
• 电子阅读器
• 数码摄像机
• 游戏控制台
• PDA
• 便携式媒体播放器
• GPS个人导航设备
• 媒体播放器/观众
