说明

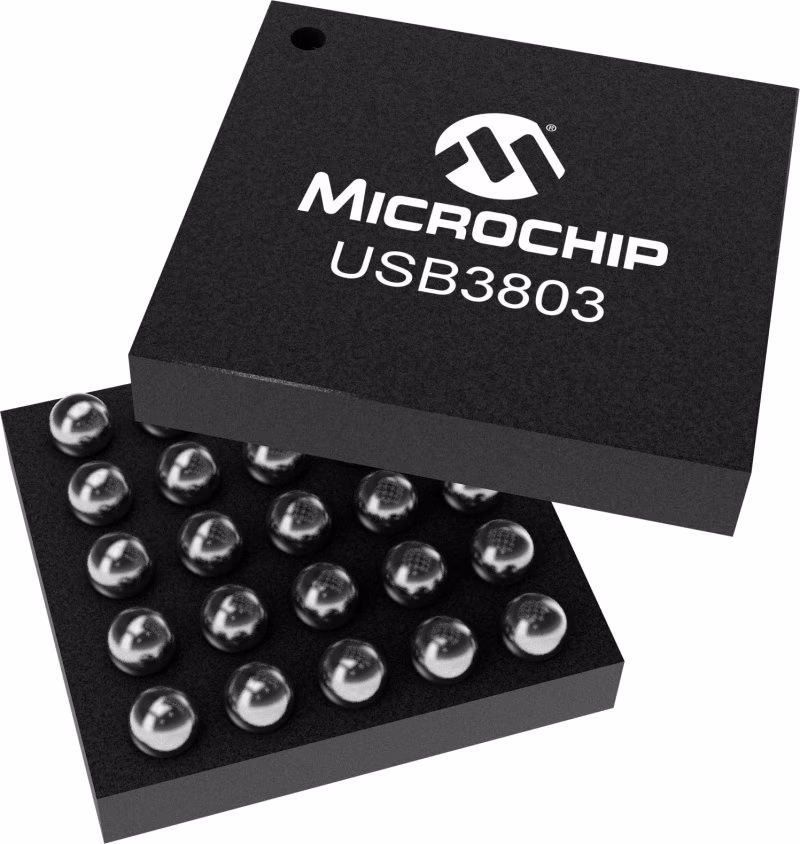

随着移动设备不断增加更多功能和连接复杂性的增加，有必要拥有一个灵活的集线器，该集线器可以多种方式用作平板电脑等便携式应用程序中的USB端口扩展，也可以用作纯嵌入式设备，以无缝连接复杂的移动架构。Microchip的超小型USB3803 USB 2.0集线器控制器提供三个下游端口，具有高度集成的便携式功能，专为需要多个USB端口的移动嵌入式应用程序设计。USB3803可以作为全速或全速/高速USB集线器轻松连接到上游端口，同时在所有启用的下游端口上支持低速、全速和高速（如果作为高速集线器操作）下游设备。此外，极低电流待机和旁路模式功能使该设备非常适合移动、电池供电的嵌入式系统，在这些系统中，功耗、小封装尺寸、最小BOM和电池充电器（BC）检测能力是关键的设计要求。

USB3803集成了BC检测电路，支持USB-IF1.1和传统充电器规范，而灵活的功率调节器有助于电池供电设备的简单设计。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 集成USB 2.0兼容的3端口集线器

•先进的省电功能，包括1个备用电流

• 用于低功率、单端口操作的旁路开关

•USB-IF BC 1.1检测

• 支持全速和低速连接的单TT或多TT配置

•通过串行I提供增强的配置选项²C从端口

• 串行I时的内部默认配置选项²C主机不可用

•集成了专有的微芯片技术：MultiTRAK™、PortMap、PortSwap、PHYBoost、VariSense™和flexPWR^®

• 外部12、19.2、26或38.4MHz时钟输入

•用于单电源操作的内部3.3V和1.2V电压调节器

• USB端口ESD保护（DP/DM）高达±15kV（IEC 61000-4-2）

•商用（0°C至70°C）和工业（-40°C至85°C）温度范围选项

• 25球WLCSP，符合RoHS标准的封装

应用：
• 移动电话
• 平板电脑
• 超移动PC
• 电子阅读器
• 数码静态照相机
• 数码摄像机
• 游戏控制台
• 移动配件码头
• 便携式媒体播放器
• GPS个人导航设备
• 媒体播放器/观众
• 无线调制解调器软件狗/卡
