说明

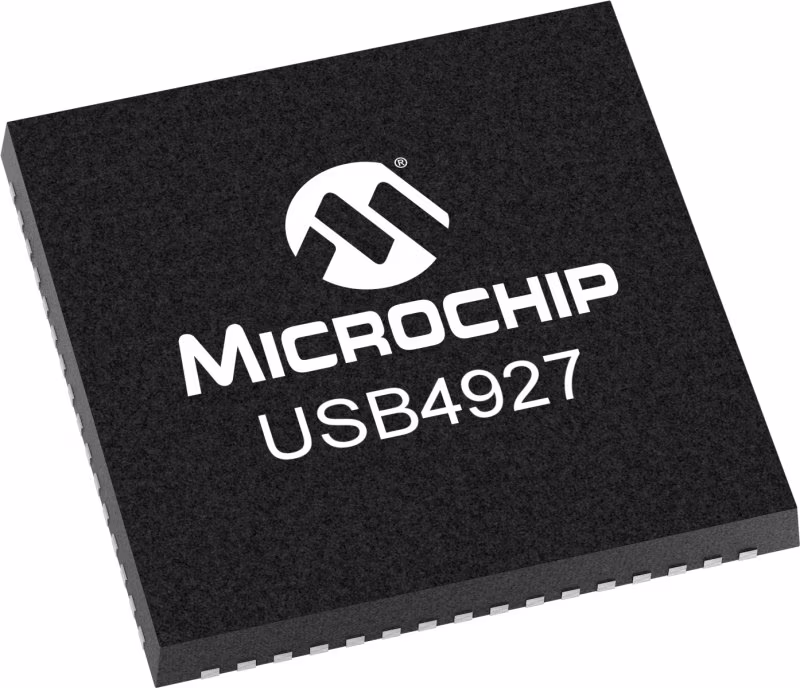

Microchip USB4927是一款USB2.0高速集线器，具有独特的智能集线器功能，适用于汽车消费端口和主机应用。USB4927符合USB 2.0规范，并通过了AEC-Q100测试。这种高度集成的芯片优化了电路板面积，降低了整体系统成本，并结合了领导功能，包括：；Dual UpSTream（DUST）架构，支持行业配置文件的电池充电，用于实现USB IO桥接和USB电源传输的嵌入式32位微控制器。多个下游USB端口支持USB2.0低速/全速/高速，单个USB2.0高速上游端口用于主机连接。

Dual UpSTream架构将两个USB集线器集成到一个单芯片设备中。两个上游端口连接到一个USB主机端口和一个USB OTG/设备端口。四个面向下游的端口可以动态配置到第二个单端口USB集线器，而第三个下游不可移动端口始终连接到上游USB主机。不可移动端口的目标是级联集线器或连接USB外围设备，如读卡器。

通过提供通过内部复用激活第二个USB网络的能力，确保了第二个U盘网络的专用带宽。该能力可用于为在汽车会话设置期间需要主机/设备交换的智能手机提供解决方案，其中移动设备成为USB主机并管理主机单元显示器上的图形用户界面。

操作系统本机的标准USB驱动程序用于执行设备操作。不需要自定义驱动程序。

有关支持文档、演示应用板、配置软件、数据表和应用说明的信息，请联系您的Microchip本地销售支持。

特性

• 2 USB主机连接的上游端口
• 4个具有双重角色（主机/设备）物理接口的下游端口
• 1个不可移动端口，用于级联集线器或连接读卡器设备
• 获得专利的Dual UpSTream（DUST）架构
• 设备功能可实现带主机显示器的智能手机汽车会话
• USB电池充电，1.2版，支持下游端口（DCP、CDP、SDP）
• 支持中国和苹果个人资料的电池充电
• Apple身份验证支持
• I2S用于音频支持；异步输入，自适应输出，48KHz，双通道（16位/通道）
• 通过固件更新实现灵活的I2S功能
• 集线器中的32位嵌入式微控制器执行PD堆栈和系统策略管理器
• 与Microchip UPD350的接口，电源传输接口设备
• 电源传输堆栈从外部SPI闪存运行
• SPI闪存为规范修订和不断发展的系统需求提供了灵活性
• 每个端口专用事务转换器
• 可配置端口映射和禁用排序
• 可配置差分对内信号交换
• PHYBoost
• 可编程USB接收器灵敏度
• USB链路电源管理（LPM）支持
• 供应商特定消息（VSM）支持
• 通过外部带、OTP配置或SMBus从端口提供增强的OEM配置选项
• 3.3V电源电压
• 64针SQFN
• 64针可润湿法兰VQFN
• 媒体中心
• 信息娱乐主机
• 分解-方框
• GPS系统
• 信息娱乐系统
• 先进的仪器和控制
• 液晶显示器
• 多功能USB外设
• 嵌入式汽车系统
