说明

USB2227是第4代USB 2.0闪存卡介质，提供USB主机控制器和闪存卡之间的接口。它与不支持xD图片卡™的USB2228完全相同。

USB2227为市场上最流行的闪存卡提供了单芯片解决方案。

该设备由一个USB 2.0设备PHY和SIE、缓冲器、带扩展草稿行的Fast 8051微处理器、程序SRAM以及CF、MS、SM和SD控制器组成。该设备最多可支持4个插槽的操作。

提供高达64K字节的外部闪存用于程序存储。

USB2227与USB2228完全相同，不支持xD图像卡。

设备包括

• USB 2.0 HS/FS收发器
• 三个短路保护卡电源FET，用于安全数字/多媒体卡、记忆棒和智能媒体插槽
• 提供双向控制和双向批量端点
• 内部或外部程序存储器接口
• 64K字节内部ROM代码空间或使用闪存、SRAM或EPROM存储器的可选64K字节外部代码空间
• 15个GPIO用于特殊功能：LED指示灯、按钮输入、存储设备的电源控制等。
• 能够产生具有任一边缘灵敏度的中断的输入
• 与Microsoft Windows、Apple OS、Softconnex和Linux多LUN大容量存储类驱动程序兼容
• Microchip提供的多LUN大容量存储类驱动程序

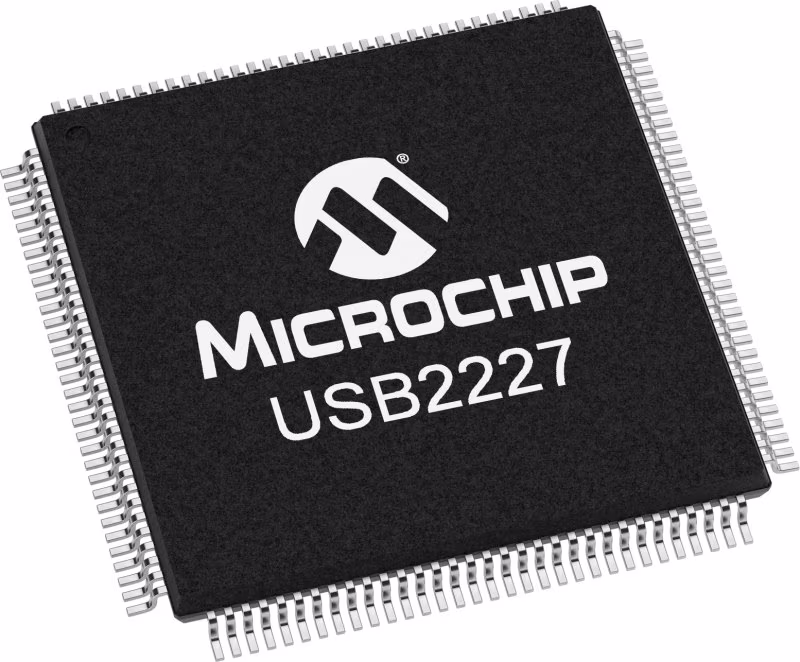

• 128引脚VTQFP RoHS兼容封装（1.0mm高，14mm x14mm占地面积）

好处:

• 客户受益于高质量的片上ROM代码，该代码经过兼容性和合规性测试，可支持最新的格式。
• 跨制造商的卡兼容性测试确保了良好的最终客户体验，并消除了对闪存程序存储器的需求，但具有自定义功能的系统除外。
• 掩模ROM操作使嵌入式闪存卡读卡器应用程序的成本最低。
• 集成卡功率FET降低了BOM成本并提高了可靠性。
• 固件和硬件低功耗功能通过EEPROM的配置实现USB总线供电的应用程序和便携式应用程序。
• 灵活的程序内存和配置选项为通过USB总线添加功能或实现现场功能升级提供了最大的灵活性。
• 与片上短路保护卡功率MOSFET集成的新级别，将BOM成本降至最低。
• 强大的闪存介质读/写性能使最终客户能够实现USB 2.0传输速度的优势。
• 坚固的硅设计实现了4插槽读卡器的两层板设计。

客户简介：

• 希望在产品中添加闪存介质读卡器插槽的客户。
• 具有可用于连接读卡器IC的USB主机端口的客户。

*注：为了开发、制造、使用或销售阅读器和/或其他产品，使用或包含本文件主题的任何微芯片设备，或使用来自或通过各种个人或实体（包括但不限于媒体标准公司）的相关微芯片软件程序、技术信息和专利及其他知识产权许可证，可能需要论坛、协会和其他专利持有人。这些媒体标准公司、论坛和协会包括但不限于：索尼公司（Memory Stick，Memory Stick Pro）；SD3 LLC（安全数字）；多媒体卡协会；SSFDC论坛（SmartMedia）；紧凑型闪存协会；有限公司、奥林巴斯光学有限公司、有限公司和东芝公司（xD-Picture Card）。Microchip不提供此类许可证或技术信息；不承诺或表示任何此类许可证或技术信息将实际从不同的个人或实体（包括媒体标准公司、论坛和协会）获得或通过不同的个人和实体获得，也不承诺或声明其可能获得的条款；并且不对任何此类技术信息的准确性或充分性或其他方面负责。

Microchip在《销售条款协议》、与任何客户签订的任何其他协议或其他协议项下与侵权有关的义务（如有），包括但不限于辩护或解决索赔、报销费用或支付损害赔偿的义务，不适用于本文件标的的任何设备或与任何此类设备相关的任何软件程序，或涉及其中任何一项的任何组合，涉及侵犯或声称侵犯与固态磁盘或其他闪存技术或应用程序有关的任何现有或未来专利（“固态磁盘专利”）。通过购买作为本文件主题的任何设备，客户表示、保证并同意其已根据当时现有的固态硬盘专利获得了制造所需的所有必要许可，使用和销售固态磁盘和其他闪存产品，并且客户将及时获得固态磁盘专利项下的所有必要许可，而无需向Microchip收取任何费用；Microchip对作为本文件主题的任何设备的单元的制造和测试（可能出售给客户），以及Microchip将此类单元出售给客户，都是对客户在此类固态硬盘专利下的权利和许可的有效行使；Microchip不因任何此类装置的制造、使用或销售而承担任何固态硬盘专利项下的版税或其他义务；Microchip不承担与客户获得或已经获得任何固态硬盘专利项下的权利或许可有关的任何成本或费用。

Microchip对侵犯或其他侵犯知识产权的行为不作任何明示、暗示或法定保证。Microchip否认并排除任何和所有针对侵权等的担保。

Microchip未根据任何专利、商标、版权、掩模作品权、商业秘密或其他知识产权以明示、暗示、禁止反悔或其他方式授予任何许可**要获得此软件程序，必须执行并生效相应的Microchip软件许可协议。这些软件许可协议的格式可以通过联系Microchip获得。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• SmartMedia™（SM）

•Memory Stick™（MS）、高速记忆棒（HSMS）、Memory Stick PRO（MSPRO）和Memory Stick Duo（MSDUO和MSDUO PRO）

• 安全数字（SD）、高速安全数字和MINI安全数字

•MultiMediaCard™（MMC）、小型MMC（RS-MMC），兼容所有版本的MMC 4.0

• NAND闪存

•Compact Flash™I和II（CF）

• CF外形ATA硬盘，如Microdrive

•三个短路保护芯片上功率MOSFET，用于记忆棒和安全数字接口的直接功率控制。（由于微型驱动器的高电流要求，Compact Flash仍然保持在外部）

• 可选24/48MHz时钟输入选项，消除外部晶体

•支持使用外部闪存的系统通过USB总线进行固件升级

• SmartMedia电气规范版本1.40

•SmartMedia物理格式规范1.40版

•SmartMedia逻辑格式规范1.30版

•多媒体卡系统规范4.0版

• SD存储卡规格1.1版

•记忆棒标准格式规范版本1.40-0

• Memory Stick Pro标准格式规范1.01-01版

•Memory Stick Duo标准格式规格1.10-00版

• 记忆棒实施检查表程序1.00-01版

•CompactFlash规范修订版2.0

• 对高速安全数字和SD安全的硬件支持

•LUN配置和分配

• USB SmartDetach™（当未插入介质卡时）可节省电源

•SD卡写入保护极性

• SD卡只读操作

•可自定义的查询命令操作

• LED极性、闪烁率和操作

•总线或自供电

• 强制USB 1.1报告

•从闪存介质引导-支持USB大容量只读大容量存储兼容的可引导BIOS

• 最多4个插槽操作-支持卡的同时操作

•片上4位高速记忆棒和MS PRO硬件电路

• USB-IF规范2.0对总线供电操作的兼容性TID#40002526

•WHQL文件号915937

应用：
• 照片和MFP打印机
• 台式机嵌入式读卡器
• 笔记本电脑读卡器
• MP3播放器
• 数字电视
• 游戏控制台
• 数字媒体中心
• 机顶盒-家庭网关
• 独立读卡器
