说明

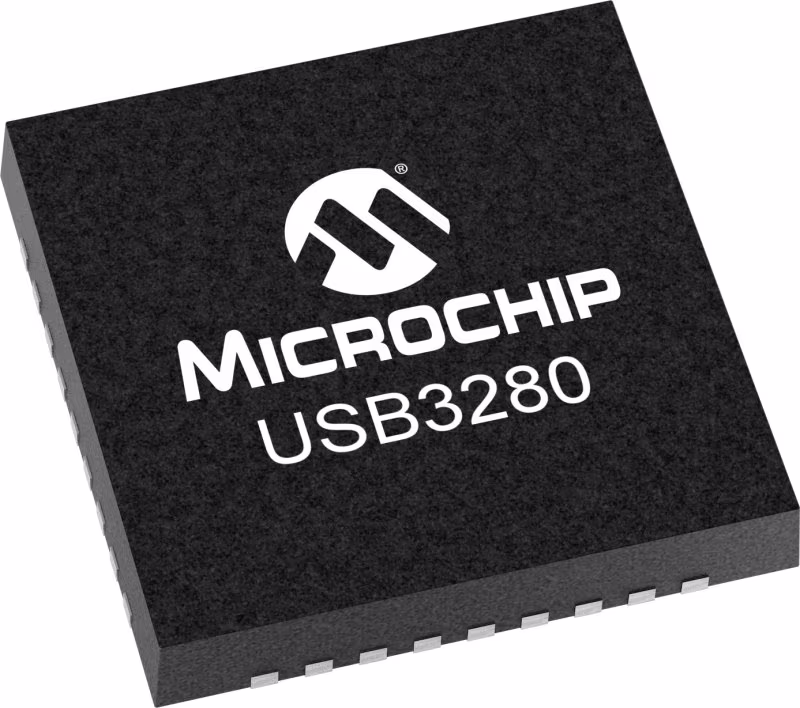

USB3280为USB 2.0设备控制器提供物理层（PHY）接口。该IC有36引脚符合RoHS标准的QFN。

USB3280是一种工业温度USB 2.0物理层收发器（PHY）集成电路。Microchip的专有技术具有低功耗，非常适合构建总线供电的USB 2.0外围设备。PHY使用符合USB收发器宏小区接口（UTMI）规范的8位双向并行接口。它支持480Mbps的传输速率，同时与12Mbps的USB 1.1传统协议保持向后兼容。

DP/DM线路的所有所需端接和5.25V短路保护都在芯片内部。USB3280还具有集成的1.8V调节器，因此只需要3.3V电源。

在传输数据时，PHY串行化数据并生成SYNC和EOP字段。它还执行所需的比特填充和NRZI编码。同样，在接收数据时，PHY对输入数据进行反序列化，剥离SYNC和EOP字段，并执行比特解填充和NRZI解码。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• 可提供36针RoHS兼容（6 x 6 x 0.90mm）QFN封装

• 符合UTMI规范的接口（60MHz，8位双向接口）

• 仅需一个电源（+3.3V）

• USB-IF“高速”认证符合USB 2.0电气规范

• 支持480Mbps高速（HS）和12Mbps全速（FS）串行数据传输速率

• 集成的45岛和1.5k岛终端电阻器减少了外部组件数量

• DP和DM线路的内部短路保护

• 片上振荡器采用低成本24MHz晶体工作

• 根据EIA/JESD 78，II级，闩锁性能超过150mA

• 5kV HBM的ESD保护等级，无外部保护装置

• 发送数据包的SYNC和EOP生成以及接收数据包的检测

• NRZI编码和解码

• 带错误检测的钻头填充和解除填充

• 支持USB挂起状态、HS检测、HS Chirp、重置和恢复

• 支持USB 2.0规范中定义的所有测试模式

• 55mA未配置电流（典型）-非常适合总线供电的应用。

• 83uA暂停电流（典型）-非常适合电池供电的应用。

• 工业操作温度-40°C至+85°C

应用：
• 手机
• 扫描仪
• 外部硬盘驱动器
• 数码相机和摄像机
• 娱乐设备
• 打印机
