说明

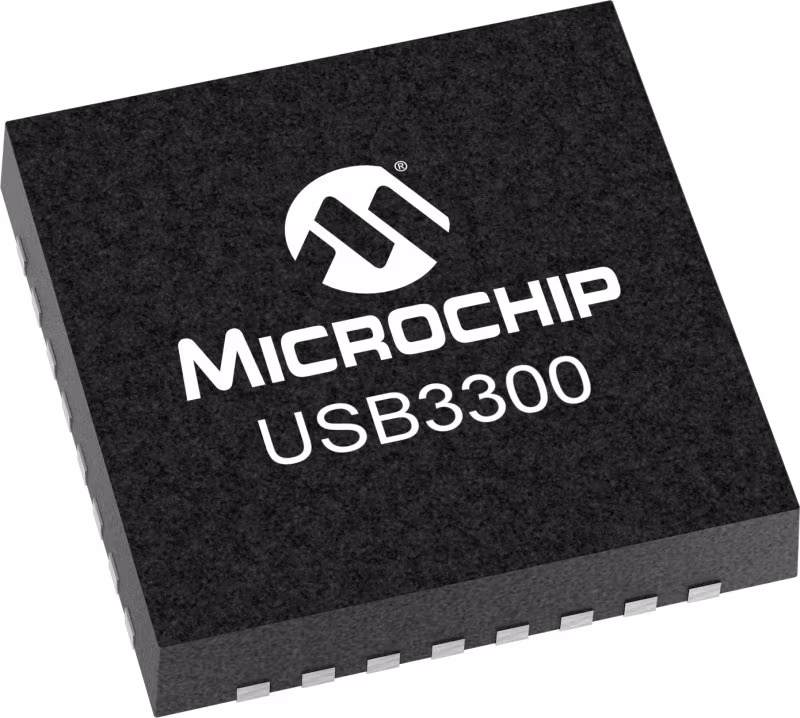

USB3300是一款工业温度高速USB物理层收发器（PHY）。USB3300使用低引脚数接口（ULPI）连接到符合ULPI的链路层。ULPI接口使用链路和PHY之间的带内信令和状态字节传输方法，将UTMI+接口从54个引脚减少到12个引脚。

该PHY从一开始就使用ULPI接口进行设计。此设计中不使用UTMI到ULPI包装器，提供了无缝的ULPI到链路接口。其结果是具有低延迟发送和接收时间的PHY。Microchip的低延迟高速和全速接收器提供了重新使用现有UTMI链路的选项，并提供了一个简单的包装器将UTMI转换为ULPI。

ULPI接口允许USB3300 PHY作为设备、主机或On-The-Go（OTG）设备进行操作。使用USB3300 PHY作为设备的设计，可以在以后添加主机和OTG功能，而无需额外的引脚。

ULPI接口与Microchip的专有技术相结合，使USB3300成为将高速USB添加到新设计中的理想方法。USB3300采用业界领先的小型封装（5毫米乘5毫米），高度低于1毫米。此外，USB3300集成了所有DP和DM终端电阻，并且需要最少数量的外部组件。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

• USB-IF高速认证符合通用串行总线规范2.0版

• 符合ULPI规范1.1版的8位模式接口

• 行业标准的UTMI+低引脚接口（ULPI）将54个UTMI+信号转换为标准的12引脚链路控制器接口

• 54.7mA未配置电流（典型）-适用于总线供电应用

• 83uA暂停电流（典型）-非常适合电池供电的应用

• 根据EIA/JESD 78，II级，闩锁性能超过150 mA

• 无外部保护装置的±8kV HBM的ESD保护水平

• 每个第三方测试设施可承受IEC61000-4-2 ESD测试（±8kV接触和±15kV空气）的集成保护

• 支持连接LS设备的FS集线器的FS前导码（UTMI+3级）

• 支持HS SOF和LS保活脉冲

• 包括对可选的On-the-Go（OTG）协议的完全支持，详见On-the-Go Supplement Revision 1.0a规范

• 支持OTG主机协商协议（HNP）和会话请求协议（SRP）

• 允许主机关闭VBUS以节省OTG应用程序中的电池电量

• 支持使用内部比较器对VBUS电平进行OTG监测。包括对外部VBUS或故障监视器的支持。

• 低延迟高速接收机（最大43个高速时钟）允许使用带有ULPI包装的传统UTMI链路

• STP上用于接口保护的集成上拉电阻器允许使用慢速链路（为低功率配置的软件）进行可靠的链路/PHY启动

• 内部1.8伏调节器允许通过单个3.3伏电源进行操作

• ID、DP和DM线路对VBUS或接地的内部短路保护

• 集成24MHz晶体振荡器支持晶体操作或24MHz外部时钟输入

• 用于480MHz高速USB操作的内部PLL

• 工业操作温度-40°C至+85°C

• 32引脚，QFN RoHS兼容封装（5 x 5 x 0.90 mm高）

应用：
• 手机
• 扫描仪
• 外部硬盘驱动器
• 数码相机和摄像机
• 便携式媒体播放器
• 打印机
