说明

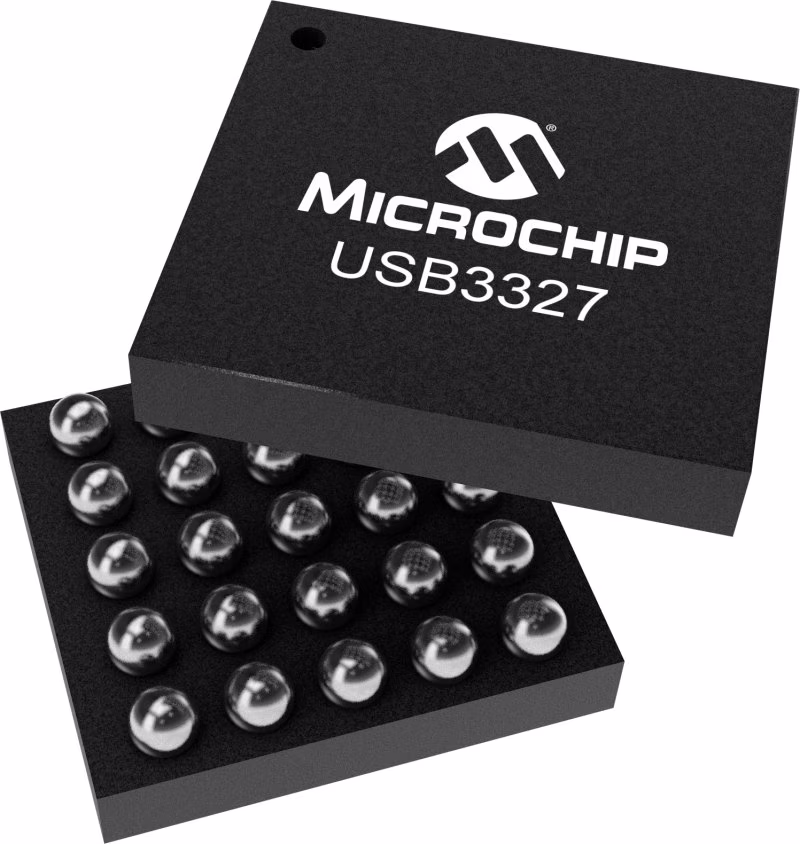

USB332x系列的高速USB 2.0收发器通过将六种功能组合成一个极小的尺寸，为集成树立了新的标准，有助于满足当今便携式消费电子产品的紧凑板空间和成本要求。高度集成的USB332x收发器采用晶圆级芯片级封装（WLCSP）设计，尺寸为1.95mm x 1.95mm。USB332x系列的一个关键功能是能够保护便携式产品免受VBus上高达+30V的极端过电压条件的影响。消除了对外部VBus过电压保护IC、USB开关、静电放电（ESD）保护装置和参考振荡器的需求，从而最大限度地减少了eBOM部件数量并节省了宝贵的板空间。灵活易用的USB332x系列还允许USB连接器作为单端口连接，用于高速数据传输、电池充电和立体声/单声道音频配件。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•集成VBus过电压保护（最高+30V）

•集成USB开关

•内部ESD保护电路

•集成3.3V LDO调节器

•最小化外部无源组件

•±8kV HBM

•±8kV/±15kV IEC（接触/空气）

•无需外部ESD保护电路

•开关高速数据、电池充电和立体声/单声道音频附件

•UART模式

•1.8V I/O电压能力

•低功耗和待机操作模式，最大限度地降低功耗

•“无包装”架构可实现最佳时序性能

•支持多种通用参考时钟频率

•低抖动PLL可以接受“嘈杂”的时钟源

•高速USB On-The-Go（OTG）-支持主机和设备

•支持商业（0°C至70°C）和工业（-40°C至85°C）温度范围

•包装尺寸极小，eBOM零件数量极低

应用：
• 智能手机
• GPS个人导航设备
• 数码相机和摄像机
• 外部硬盘驱动器
• 打印机
• 机顶盒/DVR/PVR
• 数字电视
• 游戏控制台
• 工业系统
