说明

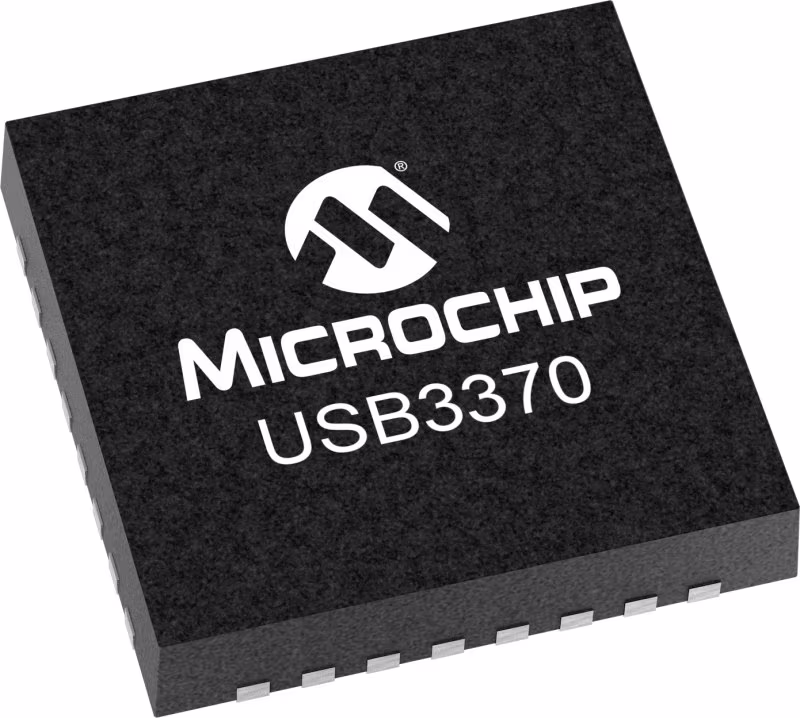

Microchip的USB3370是一系列高速USB 2.0收发器，提供非常适合便携式电子设备的物理层（PHY）解决方案。支持商业和工业温度应用。

通过减少eBOM零件数量和印刷电路板（PCB）面积，USB3370的一些先进功能使其成为首选收发器。卓越的ESD稳健性消除了在典型应用中对外部ESD保护装置的需求。内部过电压保护电路（OVP）保护USB3370免受VBUS引脚上高达30V的电压的影响。通过使用链路的参考时钟，USB3370从设计中消除了专用晶体参考的成本。USB3370包括集成的3.3V和1.8V调节器，可以通过单个电源操作设备。

USB3370经过优化，适用于低工作电流和待机电流至关重要的便携式应用。USB3370由单一电源供电，并包括用于其电源的集成调节器。USB3370还支持USB链路电源管理协议（LPM），以进一步降低USB工作电流。

USB3370还包括支持Microchip的RapidCharge Anywhere的系列™它支持用于任何便携式设备的USB-IF电池充电1.1。RapidCharge Anywhere™通过USB端口提供的充电电流是传统解决方案的三倍，传统解决方案通过兼容的USB主机或专用充电器可转换高达1.5安培。此外，这在设备和主机端口之间提供了一个完整的USB充电生态系统，如专用充电端口（DCP）、充电（CDP）和标准（SDP）下行端口。第5.9节对此进行了详细说明。

USB3370满足高速USB主机、设备或OTG收发器的所有电气要求。除了支持USB信令外，USB3370还提供USB UART模式。

USB3370使用行业标准的UTMI+低引脚接口（ULPI）将USB收发器连接到链路。ULPI使用带内信令和链路和PHY之间的状态字节传输的方法来促进仅具有12个引脚的USB会话。

USB3370使用Microchip的无包装技术来实现ULPI接口。这种“无包装”技术允许PHY实现低延迟的发送和接收时间。Microchip的低延迟收发器允许通过向ULPI桥添加UTMI来重用现有的UTMI链路。通过在ASIC中添加一个桥接器，可以重用现有的、经过验证的UTMI链路IP。

Microchip的免费保密MicroCHECK设计审查服务可为在其项目中使用我们产品的客户提供从最初概念到最终PCB布局的见解。您可以放心地在安全和私人的环境中提交您的设计材料，我们的专业工程师将提供个性化的反馈，以增强您的设计。MicroCHECK设计审查服务受Microchip项目条款和条件的约束，需要myMicrochip帐户。

特性

•符合USB-IF电池充电1.1规范

•符合链路电源管理（LPM）规范

•高达±25kV IEC无外部设备空气放电

•过电压保护电路（OVP）保护VBUS引脚免受高达30V的连续直流电压的影响

•通过USB端口的充电电流是传统解决方案的3倍

•USB-IF电池充电1.1兼容任何便携式设备

•通过兼容的USB主机或专用充电器充电电流最高可达1.5安培

•专用充电端口（DCP）、充电（CDP）和标准（SDP）下游端口支持

•极低电流设计，是电池供电应用的理想选择

•“睡眠”模式三态所有ULPI引脚，并将零件置于低电流状态

•1.8V至3.3V IO电压

•集成1.8V调节器

•集成3.3V调节器

•100mV跌落电压

•可编程USB收发器驱动强度，用于恢复信号完整性

•可编程USB接收器灵敏度

•“无包装”设计，实现最佳计时性能和轻松设计

•低延迟高速接收机（最大43个高速时钟）允许使用带有ULPI桥的传统UTMI链路

•ULPI时钟输入模式（60MHz由链路提供）

•0至3.6V输入驱动器容差

•能够接受“噪声”时钟源作为内部低抖动PLL的参考

•提供水晶支持

•智能检测电路允许识别USB充电器、耳机或数据线插入

•包括对On the Go Supplement Revision 2.0规范中详细说明的可选On the Go OTG）协议的完全支持

•支持OTG主机协商协议（HNP）和会话请求协议（SRP）

•用于非USB串行数据传输的UART模式

•ID、DP和DM线路到VBUS或接地的内部5V电缆短路保护

•工业操作温度-40°C至+85°C

•32引脚，QFN RoHS兼容封装（5 x 5x 0.90 mm高）

应用：
• 手机
• GPS个人导航
• 扫描仪
• 外部硬盘驱动器
• 数码相机和摄像机
• 娱乐设备
• 打印机
• 机顶盒
• 视频录制/播放系统
• IP和视频电话
• 游戏控制台
